VNA201A-N15A-B原装SMC气控阀

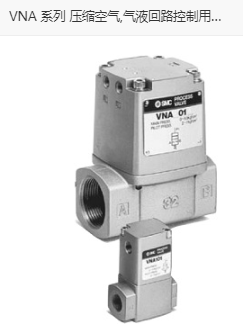

VNA 系列 压缩空气,气液回路控制用2通阀 流体控制阀 气控阀
专门用于气动系统和气液回路控制
正反向流动都可能的平衡座阀式
气控式、外部先导式电磁阀阀尺寸 2 Φ15mm
阀功能记号 1 N.C.
密封材质 A NBR
螺纹的种类 N NPT
接管口径 15A 1/2
托架 B 带托架
系列 VNA
控制方式 气控型
阀体材质 铝合金
通口数 2
使用流体 空气 / 二氧化碳(0.7MPa以下) / 氮气 / 透平油 / 液压油
环境温度 -5～60℃
使用流体温度 -5～60℃
高使用圧力 [MPa] 1 MPa
低使用圧力 [MPa] 0 MPa
耐压力 1.5 MPa
C值 23 dm³/(s·bar)
b值 0.25
Cv值 4.8
使用流体
1) 使用流体的种类
请在使用前先确认流体是否可用(各型号的材质及耐化学药
品性适合的流体等). 耐化学药品性适合的流体的粘度一般在
50mm2
/s 以下。不明白处请向本公司确认。
2) 腐蚀性气体的场合
由于腐蚀会造成其他事故，故不得使用。
3) 耐化学药品性合适的流体，根据阀的使用条件，也有不适合
使用的情况，故选型时必须加以确认。
③使用流体的质量 ③使用流体的质量
一旦使用混入异物的流体,异物附着在滑动部和阀座部,会产生动
作不良,密封不良等故障.因此在阀之前应设置合适的过滤器(过
滤网).
④使用空气的质量 ④使用空气的质量
1) 应使用洁净的空气.
压缩空气中含有化学药品、含有机溶剂的合成油、盐分、腐
蚀性气体等不得使用。以免造成动作不良和破坏。
2) 应安装空气过滤器。
靠近阀的上游侧，应安装过滤精度 5μm 以下的空气过滤器。
3) 设置后冷却器和空气干燥器等。
含大量冷凝水的压缩空气，会导致阀和其他气动元件的动作
不良，故应采取措施，设置后冷却器和空气干燥器等。
4) 碳粉多的场合，应在阀的上游侧设置油雾分离器以除去碳粉。
空压机产生的碳粉多时，会附着在阀的内部，导致动作不良。
关于以上压缩空气的质量，详见本公司的「压缩空气清净化系统」。
VNA201A-N15A-B原装SMC气控阀
