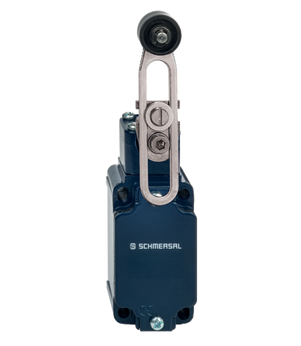

德国原装SCHMERSAL安全开关设置
4V7H 335-11Z-1172/1503
金属外壳
大量的二选一操动件
耐油和石油产品
40,5 mm x 76 mm x 38 mm
操动头可按4 x 90°重新安装
仅仅为了定位
按EN 50041设计
产品描述
体数据
外壳结构类型
标准结构设计
外壳材料
轻合金压铸
垫圈镀层材料
涂色
杆材料
金属薄膜
毛重
293 g
安全评估
标准型
BG-GS-ET-15
EN ISO 13849-1
EN IEC 60947-5-1
任务时间
20 年
机械参数
执行元件
滚轮摇杆
滚轮材料
塑料
机械寿命，*少
30,000,000 操作
操动速度，*
2.5 m/s
注（操动速度）
操作角度30°至开关轴的操动速度
操动扭矩，*小
0.3 Nm
机械参数 - 连接技术
连接器
螺丝端子 M20 x 1.5
线缆截面，*小
.75 mm²
电缆截面，*
2.5 mm²
注（电缆截面）
包括导体套管在内的所有指标。
机械参数 - 尺寸
传感器长度
57.3 mm
传感器宽度
40.5 mm
传感器高度
173.5 mm
环境条件
防护等级
IP65
IP67
工作环境温度
-30 ... +80 °C
电气参数
热测试电流
10 A
要求额定短路电流
1,000 A
应用类别 AC-15
230 VAC
应用类别 AC-15
4 A
应用类别 DC-13
24 VDC
应用类别 DC-13
4 A
开关元件
1个NO 触点， 1个NC 触点
开关原理
缓动
开关频率
5,000 /h
触点材料，电气
银
