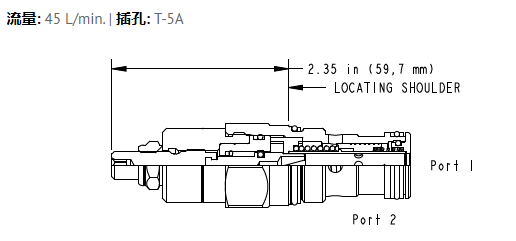

FDCBLAN的尺寸图原装SUN插装阀

FDCBLAN的尺寸图原装SUN插装阀

FDCBLAN的基本参数

插孔 T-5A

系列 2

通流能力 45 L/min.

*操作压力 350 bar

调节 - 从全关到全开的逆时针圈数 5

阀头部安装六角尺寸 28,6 mm

阀安装扭矩 61 - 68 Nm

调节螺栓的内六角尺寸 4 mm

锁紧螺母六角尺寸 15 mm

锁紧螺母力矩 9 - 10 Nm

型号重量 0.28 kg.

对于采用O控制（旋钮调节，带面板锁）的系列1插装阀，面板上需要留一个直径0.75 in. (19 mm)的孔。

所有的2口流量控制阀在形状上和功能上都可以相互替换（例如对于一个给定结构下的相同的流道，相同的孔型）。但是，阀安装部分的外部尺寸将会相应不同。

平衡的调节结构可以保证在高压力情况下，亦可轻松调节。

锐边小孔的设计可以*化地减小粘度对于流量变化的影响。

当调节杆调至关死位置时，*小的泄漏量为0.2gpm（0.8 L/min）。

配置EPDM密封圈的插装阀可用在磷酸酯液压油系统。

暴露在石油基液压油或润滑油脂中会损坏密封圈。

我有暖气问题，SUN的优先流量控制有帮助吗？

恐怕不行。除非您将当前的阀门溢流并正确调整我们的尺寸，否则您不太可能注意到任何改善。优先流控制不是有效的设备。它们是从一个泵中获得多个油源的简单方法，但它们会产生大量热量。尽量调整执行器的尺寸，使优先回路和旁通回路的压力相似。如果你不能做到这一点，试着让较低的流量腿成为较低的压力。泵的压力由较高的管段决定，如果有流量产生压降而不做功，则会产生热量。
