ENA58IL-R15YY5-1212SG1-RBY:01
ENA58IL-R15YY5-1212SG1-RBY:01
*值编码器
主要优势一览
SSI 接口
嵌入式空心轴
分辨率：12 位单圈，12 位多圈
无需磨损磁性抽样
高分辨率和精度
通用规格
检测类型 磁性采样
设备类型 *值编码器
线性度误差 ≤ ± 0,1 °
UL 文件编号 E223176 “仅用于 NFPA 79 应用” ， 如果产品上标有 UL 标
电气技术规格
工作电压 UB 4,5 ... 30 V
空载电流 I0 类型 50 mA
功耗 P0 大约 1,5 W
可用前的时间延迟 tv < 450 ms
输出码 格雷码
Code course（计数方向） 顺时针递增
接口
接口类型 SSI
分辨率
单圈 12 Bit
多匝 12 Bit
传输速率 0,1 ... 2 MBit/s
循环时间 < 100 µs
符合标准 RS 422

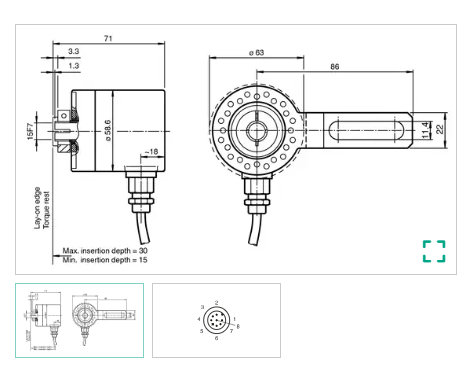

机械规格
材料
外壳 镀镍钢 ， 涂漆
法兰 铝
轴 不锈钢
质量 大约 300 g
旋转速度 * 12000 min -1
惯性力矩 50 gcm2
起始扭矩 < 5 Ncm
轴负载
轴向 24 N
径向 198 N
角度偏移 ± 0,9 °
轴向偏移 ±0.3 mm 静态
径向偏移 ±0.5 mm 静态
环境条件
工作温度 电缆，柔性： -5 ... 70 °C (23 ... 158 °F)
存储温度 -40 ... 85 °C (-40 ... 185 °F)
相对湿度 98 % ，无冷凝
连接
带插头的固定缆线 电缆 ∅8 mm，8 x 2 x 0.14 mm2 ， 长度 300 mm ， M12 连接器，8 针
