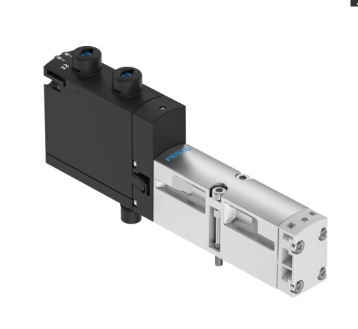

费斯托电磁阀VSVA-B-T32H-AZD-A2-1T1L
阀功能
2 个两位三通阀，开/闭，单稳态
标准额定流量（根据 DIN 1343 标准化）
400 l/min
气接口，气口 1
底座规格 18 mm，符合 ISO 15407-2 标准
驱动方式
电控
技术参数
阀功能
2 个两位三通阀，开/闭，单稳态
驱动方式
电控
宽度
18 mm
标准额定流量（根据 DIN 1343 标准化）
400 l/min
工作气口
底座规格 18 mm，符合ISO 15407-1标准
底座规格 02，符合 VDMA 24563 标准
G1/8
工作电压
24V DC
工作压力
0.3 Mpa ... 1 Mpa
工作压力
3 bar ... 10 bar
结构特点
活塞闸阀
c UL us - (OL)
防护等级
IP65
NEMA 4
排气功能
带节流选项
通过节流板
通过单个气路板
密封原理
软密封
安装位置
可选
手控装置
锁定式
按钮式
封盖式
先导类型
先导驱动
先导气源
外部
内先导
流向
不可逆
符号
00991818
搭接
正重叠
信号状态显示器
LED
先导压力 Mpa
0.3 Mpa ... 1 Mpa
先导压力
3 bar ... 10 bar
阀流量
600 l/min
单个底座上阀的流量
500 l/min
阀流量，气动互连，流量优化
550 l/min
气动互连阀的流量
400 l/min
关闭时间
30 ms
打开时间
12 ms
持续通电率
*
0 信号的*正向测试脉冲
1700 µs
信号为 1 的*负向测试脉冲
1200 µs
*电流消耗
60 mA
标称工作电压 DC
24 V
线圈的特性参数
24 V DC: 1.3 W
抗电涌性
2.5 kV
污染等级
3
允许的电压波动
+/- 10 %
工作介质
压缩空气，符合 ISO 8573-1:2010 [7:4:4]
工作和先导介质说明
可用润滑介质工作（之后须一直润滑介质工作）
抗振性
运输应用测试，严重性等级 2，符合 FN 942017-4和 EN 60068-2-6
耐冲击性
冲击测试，严重性等级 2，符合 FN 942017-5 和 EN 60068-2-27
耐腐蚀等级 CRC
0 - 无耐腐蚀能力
油漆湿润缺陷物质（PWIS）符合性
VDMA24364-B1/B2-L
相对空气湿度
0 - 90%
先导介质
压缩空气，符合 ISO 8573-1:2010 [7:4:4]
环境温度
-5 °C ... 50 °C
产品重量
190 g
电气接口
插入
符合 ISO 15407-2 标准
安装方式
底座上
先导气口 12/14
底座规格 18 mm，符合 ISO 15407-2 标准
先导排气口 82/84
管道式
未按照标准管式排气
要么：
气接口，气口 1
底座规格 18 mm，符合 ISO 15407-2 标准
气接口，气口 2
气路板规格 18 mm，符合 ISO 15407-2 标准
气接口，气口 3
底座规格 18 mm，符合 ISO 15407-2 标准
气接口，气口 4
底座规格 18 mm，符合 ISO 15407-2 标准
气接口，气口 5
底座规格 18 mm，符合 ISO 15407-2 标准
材料说明
RoHS 合规
密封件材料
FPM
HNBR
NBR
外壳材料
压铸铝
PA
螺钉材料
镀锌钢
