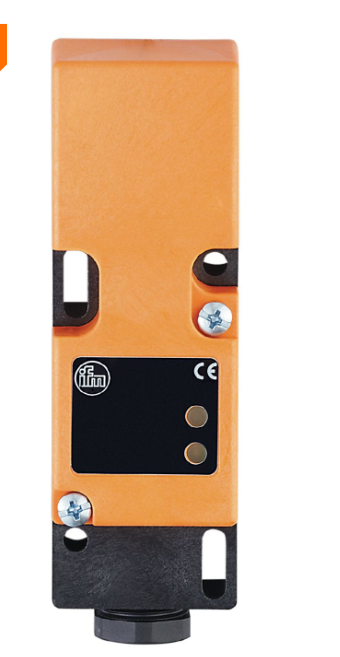

IM5022感应范围德国IFM电感式接近传感器
IM5022
IME3015BFPKG/2-LED
适用于输送机的长感应范围
输出功能常开/常闭可编程
坚固的外壳，适用于严苛的工业环境
清晰明确地指示开关状态
产品特征
电气设计 PNP
输出功能 常开/常闭; (可选)
感应距离[mm] 15
外壳 矩形的
尺寸[mm] 40 x 40 x 120
电气数据
工作电压[V] 10...36 DC
电流损耗[mA] 15; (24 V)
防护等级 II
反相保护 有
输出
电气设计 PNP
输出功能 常开/常闭; (可选)
开关量输出DC电压降*值[V] 2.5
开关量输出DC的持续电流负载[mA] 250
开关频率DC[Hz] 250
短路保护 有
短路保护类型 脉冲
过载保护 有
监控范围
感应距离[mm] 15
实际感应距离 Sr[mm] 15 ± 10 %
工作距离[mm] 0...12.1
精度/偏差
校正系数 钢: 1 / 特种钢: 0.7 / 黄铜: 0.4 / 铝: 0.3 / 铜: 0.2
迟滞[Sr的百分比] 1...15
开关点偏移[Sr的百分比] -10...10
工作条件
环境温度[°C] -25...80
外壳防护等级 IP 65
/测试
EMC电磁兼容
EN 61000-4-2 ESD 4 kV CD
EN 61000-4-3 HF电磁场辐射 3 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-6 射频场感应的传导抗扰度 3 V
EN 55011 等级B
MTTF[年] 1612
机械技术数据
重量[g] 190
外壳 矩形的
安装 齐平安装
尺寸[mm] 40 x 40 x 120
原材料 PPE
显示器/操作件
显示
开关状态 1 x LED, 黄色
操作 1 x LED, 绿色
注释
包装单位 1 件
电气连接
接线端子 ...2.5 mm²; 电缆护套: Ø 7...13 mm; 电缆插接式接头: M20 X 1.5
