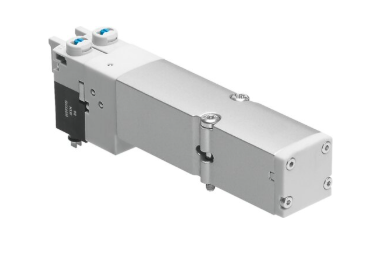

费斯托FESTO通用型方向控制阀
VMPA2-M1H-K-PI
产品描述
阀功能
2x 两位三通，单稳态，常闭
标准额定流量（根据 DIN 1343 标准化）
500 l/min - 550 l/min
驱动方式
电控
技术参数
阀功能
2x 两位三通，单稳态，常闭
驱动方式
电控
阀尺寸
20 mm
标准额定流量（根据 DIN 1343 标准化）
500 l/min ... 550 l/min
工作电压
24V DC
工作压力
0.3 Mpa ... 1 Mpa
工作压力
3 bar ... 10 bar
结构特点
活塞闸阀
复位类型
气动弹簧
c UL us - (OL)
防护等级
IP65
符合 IEC 60529 标准
密封原理
软密封
安装位置
可选
手控装置
锁定式
按钮式
先导类型
先导驱动
流向
不可逆
符号
00991809
搭接
正重叠
信号状态显示器
是
先导压力 Mpa
0.3 Mpa ... 0.8 Mpa
先导压力
3 bar ... 8 bar
适用于真空
否
标准标称流量信息
MPA-L：550 l/min
MPA-S：500 l/min
标准标称流量，QS-8
500 l/min
QS-10 的标准标称流量
550 l/min
关闭时间
28 ms
打开时间
8 ms
0 信号的*正向测试脉冲
400 µs
信号为 1 的*负向测试脉冲
900 µs
允许的电压波动
+/- 25%
工作介质
压缩空气，符合 ISO 8573-1:2010 [7:4:4]
工作和先导介质说明
可用润滑介质工作（之后须一直润滑介质工作）
抗振性
运输应用测试，严重性等级 2，符合 FN 942017-4和 EN 60068-2-6
耐冲击性
冲击测试，严重性等级 2，符合 FN 942017-5 和 EN 60068-2-27
耐腐蚀等级 CRC
1 - 低耐腐蚀能力
油漆湿润缺陷物质（PWIS）符合性
VDMA24364-B1/B2-L
储存温度
-20 °C ... 40 °C
介质温度
-5 °C ... 50 °C
相对空气湿度
40°C 时*为 90％
环境温度
-5 °C ... 50 °C
用于阀安装的*紧固扭矩
0.65 Nm
产品重量
100 g
安装方式
带通孔
材料说明
RoHS 合规
密封件材料
NBR
外壳材料
压铸铝
