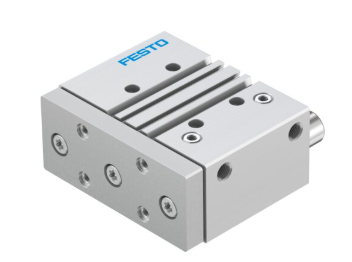

选择DFM-50-50-PA-GF费斯托导向杆气缸
活塞直径
50 mm
6 bar 时的理论力值，前进行程
1178 N
行程
50 mm
缓冲
两端带弹性缓冲环/垫
位置检测
通过接近开关
技术参数
负载重心到联接板的距离 xs
50 mm
行程
50 mm
活塞直径
50 mm
工作模式，驱动单元
联接板
缓冲
两端带弹性缓冲环/垫
安装位置
可选
导轨
滑动轴承导轨
结构特点
导轨
位置检测
通过接近开关
符号
00991737
工作压力
0.1 Mpa ... 1 Mpa
工作压力
1 bar ... 10 bar
*速度
0.6 m/s
工作模式
双作用
工作介质
压缩空气，符合 ISO 8573-1:2010 [7:4:4]
工作和先导介质说明
可用润滑介质工作（之后须一直润滑介质工作）
耐腐蚀等级 CRC
1 - 低耐腐蚀能力
油漆湿润缺陷物质（PWIS）符合性
VDMA24364-B1/B2-L
洁净室适用性，根据ISO 14644-14
6 级，符合 ISO 14644-1
环境温度
-20 °C ... 80 °C
端位的冲击能量
1 J
*力 Fy
1533 N
*力 Fy，静态
1533 N
*力 Fz
1533 N
*力 Fz，静态
1533 N
*力矩 Mx
84.33 Nm
*扭矩 Mx，静态
84.33 Nm
*力矩 My
38.33 Nm
*扭矩 My，静态
38.33 Nm
*力矩 Mz
38.33 Nm
*扭矩 Mz，静态
38.33 Nm
*容许扭矩负载 Mx 与行程成函数关系
15.44 Nm
*有效负载取决于距离 xs 下的行程
216 N
6 bar 时的理论力值，返回行程
1057 N
6 bar 时的理论力值，前进行程
1178 N
移动质量
2254 g
产品重量
4085 g
备用接口
查看产品图纸
气动接口
G1/4
材料说明
RoHS 合规
盖子材料
精制铝合金
密封件材料
NBR
外壳材料
精制铝合金
活塞杆材料
高合金不锈钢
