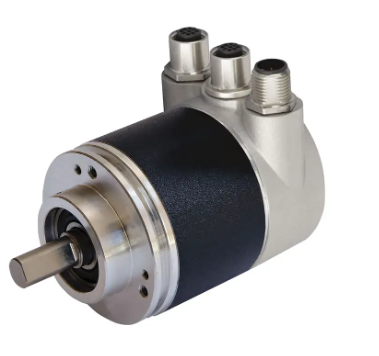

ENA58PL-S10CA5-1213B17-RH2实心轴编码器
德国倍加福P+F编码器主要优势一览
实心轴
30 位，多匝
凭借光电采样实现高精度
高分辨率和精度
对所有带现场总线接口的主要编码器具有力学兼容性
状态 LED
通用规格
检测类型 光电采样
设备类型 *值编码器
线性度误差 ≤ ± 0,02 ° （14 ...16 位）
UL 文件编号 E223176 “仅用于 NFPA 79 应用” ， 如果产品上标有 UL 标记。
电气技术规格
工作电压 UB 10 ... 30 V DC
功耗 P0 大约 4 W
可用前的时间延迟 tv < 15 s
输出码 二进制码
Code course（计数方向） 可编程，
顺时针递增（顺时针旋转，code course 递增）
顺时针递减（顺时针旋转，code course 递减）
接口
接口类型 PROFINET IO
设备配置文件 编码器配置文件 V4.2
分辨率
单圈 可达 16 Bit
多匝 可达 14 Bit
体解决方案 可达 30 Bit
传输速率 100 MBit/s
循环时间 ≥ 250 µs
环境条件
工作温度 -40 ... 85 °C (-40 ... 185 °F)
存储温度 -40 ... 85 °C (-40 ... 185 °F)
相对湿度 98 % ，无冷凝
机械规格
材料
组合 1 外壳：带粉末涂层的铝材
法兰：铝
轴：不锈钢
组合 2 (Inox) 外壳：不锈钢 1.4305 / AISI 303
法兰：不锈钢 1.4305/AISI 303
轴：不锈钢 1.4305 / AISI 303
组合 3 (A) 外壳：不锈钢 1.4404/AISI 316L
法兰：不锈钢 1.4404/AISI 316L
轴：不锈钢 1.4112/AISI 440B
质量 大约 370 g （组合 1）
大约 860 g （组合 2/3）
旋转速度 * 12000 min -1 防护等级 IP65
* 3000 min -1 对于 IP66/IP67
惯性力矩 50 gcm2
起始扭矩 < 5 Ncm
轴负载
轴向 40 N
径向 110 N
