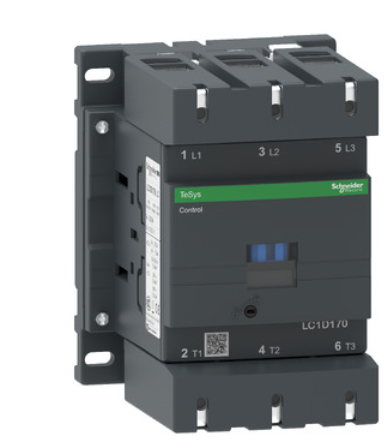

施耐德接触器LC1D17000F7C现货
LC1D17000F7C
LC1D17000F7C是TeSysD系列的一款3级接触器, 适用于环境温度低于60°C下各类控制型的电动机系统, 110V 50/60Hz交流线圈, *操作次数3600次/小时 标准控制线圈提供电压110V 50/60Hz *工作海拔3000m不降容 产品通过CCC 且正面满足IP2X防护等级可防止手指直接接触 产品可夹持安装在2X35mm导轨或用螺钉固定的方式安装在底板上.
产品系列
TeSys Deca
产品系列
TeSys Deca
产品类型
接触器
产品短名
LC1D
接触器应用领域
应用于功率因数大于等于0.95的交流负载中
应用于无感或微感负载、电阻炉
使用类别
AC-1
AC-3
AC-3e
极数
3P
额定工作电压 [Ue]
电源回路: <= 300 V DC
电源回路: <= 1000 V AC 25...400 Hz
额定工作电流 [Ie]
200 A (当运行温度 <=60 °C) 当运行电压<=<= 440 V AC AC-1对于电源回路
170 A (当运行温度 <=60 °C) 当运行电压<=<= 440 V AC AC-3对于电源回路
控制回路电压 [Uc]
110 V AC 50/60 Hz
补充信息
电动机功率 (kW)
55 kW 当运行电压<=220/240 V AC 50/60 Hz (AC-3)
90 kW 当运行电压<=380/400 V AC 50/60 Hz (AC-3)
100 kW 当运行电压<=415/440 V AC 50/60 Hz (AC-3)
110 kW 当运行电压<=500 V AC 50/60 Hz (AC-3)
110 kW 当运行电压<=660/690 V AC 50/60 Hz (AC-3)
100 kW 当运行电压<=1000 V AC 50/60 Hz (AC-3)
型号
LC1D
回路触点类型
3 NO
保护盖
无
约定发热电流 [Ith]
200 A (当运行温度 <=60 °C) 对于电源回路
额定短时耐受电流 [Icw]
250 A 当运行温度<=40 °C 可持续10 分钟 对于电源回路
1400 A 当运行温度<=40 °C 可持续1 s 对于电源回路
1200 A 当运行温度<=40 °C 可持续10 s 对于电源回路
580 A 当运行温度<=40 °C 可持续1 分钟 对于电源回路
与继电器配合使用的熔丝
315 A gG 当运行电压<=<= 690 V 配合 1 型, 对于电源回路
250 A gG 当运行电压<=<= 690 V 配合 2 型, 对于电源回路
平均阻抗
0.6 mΩ - Ith 200 A 50 Hz 对于电源回路
额定绝缘电压 [Ui]
电源回路: 1000 V 符合 IEC 60947-4-1
过电压类别
III
污染等级
3
额定冲击耐受电压 [Uimp]
8 kV 符合 IEC 60947
机械寿命
8 Mcycles
电气寿命
0.6 Mcycles 250 A AC-1 Ue条件下 <= 440 V
0.8 Mcycles 150 A AC-3 Ue条件下 <= 440 V
1.5 Mcycles 90 A AC-3 Ue条件下 660/690 V
控制回路特性
AC当50/60 Hz
浪涌抑制模块
无内置浪涌抑制模块
控制电压限额
0.3...0.5 Uc (-40…55 °C):线圈释放 50/60 Hz
0.8...1.15 Uc (-40…55 °C):线圈起动 50/60 Hz
(~50Hz起动)功耗 (VA)
280…350 VA 50 Hz cos phi 0.9 (at 20 °C)
280…350 VA 60 Hz cos phi 0.9 (at 20 °C)
(~50Hz吸持)功耗 (VA)
2…18 VA 50 Hz cos phi 0.9 (at 20 °C)
2…18 VA 60 Hz cos phi 0.9 (at 20 °C)
热消散
3…4.5 W at 50/60 Hz
动作时间
20...35 ms 闭合
40...75 ms 分断
*操作频率
1200 次/小时当60 °C
接线能力
控制回路: 螺栓紧固 2 1…2.5 mm² 电缆类型: 软线 带接线端子
控制回路: 螺栓紧固 1 1…2.5 mm² 电缆类型: 软线 带接线端子
电源回路: 母线端子 电缆类型: 硬线 母线横截面: 5 x 25 mm
电源回路: 接线端 1 10…120 mm² 接线片外径Ø: 25 mm 电缆类型: 软线 不带接线端子
电源回路: 接线端 2 10…50 mm² 接线片外径Ø: 25 mm 电缆类型: 软线 不带接线端子
电源回路: 接线端 1 10…120 mm² 接线片外径Ø: 25 mm 电缆类型: 软线 带接线端子
电源回路: 接线端 2 10…50 mm² 接线片外径Ø: 25 mm 电缆类型: 软线 带接线端子
电源回路: 接线端 1 10…120 mm² 接线片外径Ø: 25 mm 电缆类型: 硬线 不带接线端子
电源回路: 接线端 2 10…50 mm² 接线片外径Ø: 25 mm 电缆类型: 硬线 不带接线端子
控制回路: 螺栓紧固 1 1…2.5 mm² 电缆类型: 软线 不带接线端子
控制回路: 螺栓紧固 2 1…2.5 mm² 电缆类型: 软线 不带接线端子
控制回路: 螺栓紧固 1 1…2.5 mm² 电缆类型: 硬线 不带接线端子
控制回路: 螺栓紧固 2 1…2.5 mm² 电缆类型: 硬线 不带接线端子
紧固扭矩
控制回路: 1.2 N.m 通过 螺栓紧固 用螺丝刀 Ø 6 平口
控制回路: 1.2 N.m 通过 螺栓紧固 用螺丝刀 No 2 十字螺丝
电源回路: 12 N.m 通过 螺栓紧固 六角型 4 mm
电源回路: 12 N.m 通过 电缆连接器 六角型 13 mm 螺丝: M8
控制回路: 1.2 N.m 通过 螺栓紧固 用螺丝刀 pozidriv No 2
每个接触器上可用的辅助触点
不含
安装方式
导轨安装
底板安装
环境
符合标准
IEC 60947-1
IEC 60947-4-1
GB/T 14048.4
产品
CE
UKCA
CCC
IP 保护等级
IP2X 前面板 主回路适用 符合 IEC 60529
IP2X 前面板 线圈回路适用 符合 IEC 60529
防护措施
TH 符合 IEC 60068-2-30
周围空气温度
-40…60 °C 运行
60…70 °C 有降容
-60…80 °C 存储
工作海拔
3000 m 无降容
耐火及耐异常高温能力
850 °C 符合 IEC 60695-2-11
抗冲击、震动性能
抗震性能 触点打开时 (2 gn (5...300 Hz)) 符合 IEC 60068-2-6
抗震性能 触点闭合时 (4 gn (5...300 Hz)) 符合 IEC 60068-2-6
抗冲击性能 11 ms 触点闭合时 (15 gn) 符合 IEC 60068-2-27
抗冲击性能 11 ms 触点打开时 (6 gn) 符合 IEC 60068-2-27
高度
158 mm
宽度
120 mm
深度
136 mm
产品重量
2.5 kg
包装单位
包装1：包装单位类型
PCE
个/公斤
1
包装1：高度
16.45 cm
包装1：宽度
17.82 cm
包装1：长度
20.966 cm
包装重量
2428.5 g
包装2：包装单位类型
P06
包装2：包装单位数量
24
包装2：高度
60.0 cm
包装2：宽度
60.0 cm
包装2：长度
80.0 cm
包装2：毛重
70.68 kg
