SCCALDN技术数据表全新SUN顺序阀直动式
直动式 顺序阀 带反向单向阀
流量: 60 L/min. | 插孔: T-11A
插孔 T-11A
系列 1
通流能力 60 L/min.
*操作压力 350 bar
工厂默认的设定值 30 cc/min.
回座时*泄漏 0,7 cc/min.
单向开启压力 2,8 bar
额定响应时间 2 ms
调节 - 从*小设定到*设定的顺时针圈数 5
阀头部安装六角尺寸 22,2 mm
阀安装扭矩 41 - 47 Nm
调节螺栓的内六角尺寸 4 mm
锁紧螺母六角尺寸 15 mm
锁紧螺母力矩 9 - 10 Nm
型号重量 0.20 kg.

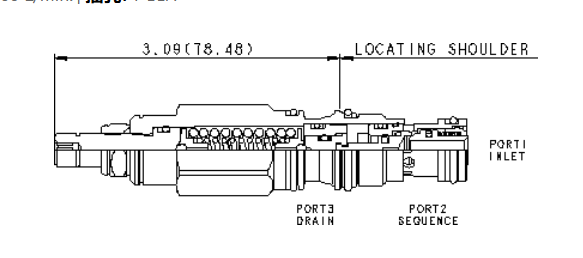

直动式带逆流单向阀的顺序阀将在进口（口1）压力过阀的设定之后向次级油路供油。此外，此类阀内部集成单向阀，可以提供从口2（顺序口）到口1（进口）逆向液流。顺序阀的设定将控制与外泄口（口3） 压力相关的口1压力。
虽然先导流量为零，口3（外泄）必须连接以维持控制腔的压力参考。如果口3被堵住，控制腔积聚的密封泄漏油液有可能使阀失效。
口3处的压力直接以1:1的比例增加到阀的设定值上，口3处的压力不能出5000 psi（350 bar）。
适合使用在负载锁紧应用中。
所有3口顺序阀在尺寸和功能上可互换（如：给定的外形结构尺寸阀拥有相同的流道，相同的插孔）。
配置EPDM密封圈的插装阀可用在磷酸酯液压油系统。暴露在石油基液压油或润滑油脂中会损坏密封圈。
耐腐蚀螺纹插装阀是设计用在易腐蚀环境中且阀型号带后缀/AP以用来区分。（参考下面选项）。这些阀的阀体是用带钛或铜的不锈钢来制造。内部零件是由与标准阀件相同的碳钢含铅合金制造。更多的细节，请参考结构材料页面。
利用Sun浮动结构减少由于过量安装扭矩或插孔/插装阀加工误差带来的内部零件粘结的可能性。
