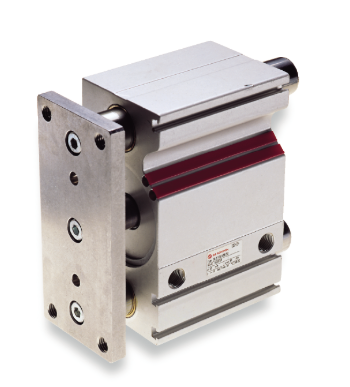

M/61050/M/50诺冠norgren导杆气缸
产品简介
产品参数
型号
M/61050/M/50
订货号
15GK1003
缸径Φ
50
行程mm
50
接口尺寸
G1/4
应用行业
工业自动化行业
货期(工作日)
53
32 ...100毫米
--导向精度
±0.02毫米
--非旋转精度
± 0,02°
--集成重型
导杆
--直线球轴承
选项提供
制导
更高的速度
--滑动轴承选项
提供更高的侧向载荷
容量
--易于安装
--磁性活塞
标准
--噪音缓冲垫
减少
技术数据
气缸直径（毫米）32 40 50 63 80 100
端口尺寸G1/8 G1/8 G1/4 G1/4 G1/4/4
6巴外冲程时的理论力（牛顿）482 754 1178 0
6巴内冲程时的理论力（牛顿）414 633 990 6
6巴外冲程时的空气消耗量（升/厘米）0056 0088 0137 0218 0,35 0,55
6巴内冲程时的空气消耗量（升/厘米）0048 0074 0114 0195 0,32 0,51
替代品（磁性活塞）
滑动轴承（Ø32…80毫米）M
球轴承（Ø32…100 mm）MR
滚珠轴承、刮水器
（Ø32…100毫米）
W2R
选项选择器
技术特点
中等
经过过滤的压缩空气，
润滑或非润滑
操作：
磁性双作用
活塞和缓冲垫
工作压力：
1…10巴（14…145磅/平方英寸）
技术数据
气缸直径：
32、40、50、63、80（滑动轴承）
轴承）
标准笔划：
25,50,75100毫米
非标准行程<100mm
可用。
它们的尺寸是
下一个更长的标准冲程。)
工作温度：
-10°C。…+80°Cmax。（+14…+176°F）供气必须足够干燥，以避免结冰温度低于+2°C（+35°F）
材料：
型材桶：阳极氧化
铝
活塞杆：不锈钢
（马氏体）
导杆：不锈钢
马氏体（滑动轴承）硬化钢，硬铬
镀层（滚珠轴承）轴承：实心青铜（滑动轴承），钢制滚子（滚珠
轴承）
安装板：不锈钢
（奥氏体）
活塞杆密封件：PUR
活塞密封件：NBR
O型圈：丁腈橡胶
