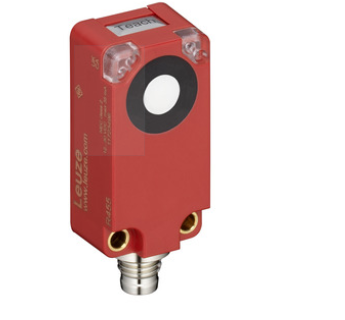

德国LEUZE超声波距离传感器
DMU420B-1000.3/LC-M8
商品编号： 50150581
MTTF 390 年
超声频率 220 kHz
照射方向 正面
开口角度 1 ... 5 °
测量范围 20 ... 1,000 mm
分辨率 < 0.3 mm / < 0.5 mm
*精度 2 %
*精度参考值 *终值
重复性 0.5 mm, *终值
温度漂移 2 %
保护电路 反极性保护
感应保护
短路保护
供电电压 UB 12 ... 30 V, DC
剩余波纹度 0 ... 10 %, 来自 UB
开路电流 0 ... 35 mA
开关滞后 4 %
模拟输出数 1 个
数字开关量输出数 1 个
负载电阻 100 ... 1,000 Ω, < (+Vs - 10V) / 0.02 A
电流 4 ... 20 mA
类型 电流
*开关电流 100 mA
开关电压 低：≤2V
开关元件 晶体管, 推挽
开关原理 IO-Link / 亮通 (PNP) / 暗通 (NPN)
开关频率 8 Hz
响应时间 < 60 ms
延时 300 ms
类型 IO-Link
COM模式 COM2
*小循环时间 COM2 = 12 ms
帧类型 2.2
规格书 V1.1
Device ID 3101
SIO-模式支持 是
过程数据，长度 48位
功能 供电电源
信号输入
信号输出
类型 接头
螺纹规格 M8
类型 插头
材料 金属
引脚数 4 个引脚
结构 方形
尺寸（宽 x 高 x 长） 20.5 mm x 41 mm x 15 mm
外壳材料 塑料
塑料外壳 ASA, PMMA
超声波换能器材料 压电陶瓷（包括铅钛合金二氧化锆 (PZT)）
净重 22 g
外壳颜色 红色
紧固类型 通孔安装
显示类型 LED
LED数 3 个
操作控制 示教按钮
操作控制功能 扫描范围调整
环境温度，工作 -25 ... 65 °C
环境温度，储藏 -25 ... 75 °C
防护等级 IP 67
