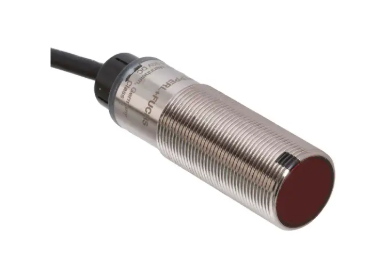

P+F倍加福传感器OBR4000-18GM60-E5-1C
OBR4000-18GM60-E5-V1-1C
OBR4000-18GM60-E5-1C
OBR4000-18GM60-E4-V1-1C
OBR4000-18GM60-E4-1C
BR4000-18GM60-E4-1C
产品介绍
主要优势一览
坚固的圆柱形金属外壳 M18 x 1
对环境光不敏感
防护等级 IP67
检测范围极远
通用规格
有效检测距离 0 ... 4 m
反射板的距离 0 ... 4 m
检测范围极限值 4,5 m
参考目标 H50 反射板
光源 LED
光源类型 调制可见红光
偏振滤波片 是
光点直径 大约 190 mm 当 4 m
发散角 大约 2,6 °
光学端面 向前直射
环境光限制 EN 60947-5-2 10000 Lux
功能性安全相关参数
MTTFd 962 a
任务时间 (TM) 20 a
诊断覆盖率 (DC) 0 %
工作指示灯 绿色 LED：
亮起 - 通电
闪烁 (4 Hz) - 短路
功能指示灯 接收器： 黄色 LED
常亮 - 输出激活
*关闭 - 输出禁用
闪烁 (4 Hz) – 运行储备不足
控制元件 亮通/暗通，可电动切换
电气技术规格
输出
开关类型 该传感器的开关类型是可更改的。默认设置为： Q - 针脚 4：PNP 输出 / 亮通 ， 亮通/暗通 - WH：低电平有效输入
信号输出 1 路 PNP 输出，短路保护，反极性保护，集电极开路
开关电压 * 30 V DC
开关电流 * 100 mA ， 阻抗负载
电压降 Ud ≤ 2 V DC
开关频率 f 500 Hz
响应时间 ≤ 1 ms
环境条件
环境温度 -40 ... 60 °C (-40 ... 140 °F)
存储温度 -40 ... 70 °C (-40 ... 158 °F)
防护等级 IP67
连接 2 m 固定电缆
材料
外壳 黄铜，镀镍
光学端面 PMMA
电缆 PVC
质量 大约 70 g
尺寸
长度 60 mm
直径 18 mm
螺纹尺寸 M18
