NFK 南国工业 NK-RB-D 球形橡胶柔性 PTFE 衬里接头四氟衬双球橡胶膨胀节

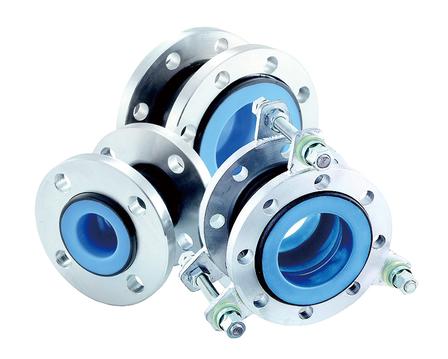

NK-RB-D实物图

结构剖面图

一、产品基础概述

：NFK 南国フレキ工業（南国工业，日本*柔性伸缩接头厂商）型号：NK-RB-D全称：球形橡胶柔性聚四氟乙烯（PTFE）衬里膨胀节 / 双球橡胶软接头定位：内衬完整 PTFE 防腐层的双球体橡胶柔性补偿接头，兼顾橡胶高弹性减震与四氟强耐化学腐蚀，适配酸碱、有机溶剂、药液腐蚀性管路。

二、分层结构与材质（由内至外）

1. 内衬波纹管：PTFE 聚四氟乙烯，全通径包覆，介质仅接触四氟，隔绝腐蚀

2. 加强帘布层：多层合成纤维缠绕，提升承压、抗负压、抗水锤冲击

3. 端口加固环：SWRH 高碳钢丝，防止法兰挤压外翻、撕裂

4. 外层橡胶主体：EPDM 三元乙丙橡胶，高弹性、耐老化、吸振降噪

5. 活套法兰：标准 SS400 碳钢镀锌；可选 SUS304/SUS316L 不锈钢法兰

6. 标配附件：防拉脱限位拉杆，限制过度拉伸，防爆裂脱管

三、核心基础参数

1. 标准法兰：JIS 10K RF 活套法兰；可选 JIS5K/20K、ANSI150LB、JPI、上水法兰（20A/25A 无 5K/JPI/ANSI 规格）

2. 公称通径：20A~300A 全系列

3. 额定工作压力：1.0MPa（10kgf/cm²）

4. 使用温度：-20℃ ~ +100℃

5. 位移补偿能力（双球大位移设计）

• 轴向拉伸：10~22mm

• 轴向压缩：10~20mm

• 横向偏移：10~25mm

• 角向偏转：单端* 10°

1. 适用流体：强酸、强碱、有机溶剂、药液、纯水、气体、油品、电镀液

四、产品核心优势

1. PTFE 全内衬，强耐化学腐蚀四氟不与绝大多数酸碱、溶剂、药液反应；疏水疏油、不粘附结晶、无介质析出，不会污染高纯药液、半导体化学试剂。

2. 双球体橡胶结构，位移补偿量大相比单球型号 NK-RB-F，轴向 / 横向 / 角向补偿量提升近一倍，适配管道热胀冷缩、安装错位、设备沉降偏差。

3. *减振降噪，保护泵阀设备外层 EPDM 橡胶可大幅吸收水泵、风机、阀门运行振动，阻断振动传导，降低管路噪音，保护仪表与精密设备。

4. 活套法兰 360° 自由旋转安装时无需对齐法兰螺栓孔，旋转法兰即可对位，大幅缩短施工时间。

5. 双层防护耐用结构钢丝加固环 + 纤维加强层，抗负压、抗水锤冲击；外层 EPDM 耐臭氧、紫外线、老化，户外 / 车间长期使用不易开裂。

6. 标配限位拉杆，安全防爆管路压、水锤冲击时限制接头过度拉伸，避免管路脱开泄漏，化工腐蚀管路安全保障。

五、典型应用场景

1. 半导体、液晶面板：高纯酸碱清洗液、蚀刻药液输送管路

2. 制药 / 生物化工：药液、溶剂、纯化水输送，无析出污染物料

3. 电镀、表面处理：强酸、强碱电镀液循环管路

4. 精细化工、实验室：各类有机溶剂、腐蚀试剂输送

5. 纯水、纯水系统：避免橡胶溶出污染水质

6. 化工泵、计量阀进出口柔性减震连接

六、选型与使用注意事项

1. 法兰材质选配：普通腐蚀介质选碳钢 SS400；高洁净、强腐蚀工况选 SUS316L 不锈钢法兰。

2. 温度限制：不可过 100℃，高温溶剂工况需咨询原厂定制款。

3. 安装要求：禁止强行拉扯接头校正管道错位；限位拉杆出厂已预调，试压前不得拆除。

4. 介质禁忌：熔融碱金属、高温氟气会腐蚀 PTFE 内衬，不可使用。

5. 法兰定制：20A、25A 小口径无 JIS5K、ANSI 法兰规格，选型需规避。
