选用IFM电感式接近开关货号IN5409
电感式接近开关
IN5409
INE3004DBPKG

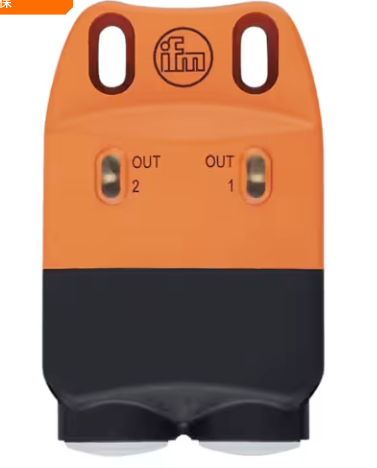

电感式接近开关 IN5409
适用于监控阀门位置
适用于阀门执行器的可靠位置反馈
非接触式并带有自洁系统
较高的抗冲击和振动能力
只需三颗螺丝的快速稳固安装
产品特征
电气设计 PNP
输出功能 2 x 常开
感应距离[mm] 4
外壳 矩形的
尺寸[mm] 33 x 60 x 92
应用
应用 用于阀门执行器的位置传感器; 执行器控制
电气数据
工作电压[V] 10...30 DC; (; 根据PELV标准)
电流损耗[mA] 15; (*多开关一个输出)
防护等级 III
反相保护 有
输出
电气设计 PNP
输出功能 2 x 常开
开关量输出DC电压降*值[V] 2.5
开关量输出DC的持续电流负载[mA] 100
开关频率DC[Hz] 500
短路保护 有
短路保护类型 脉冲
过载保护 有
阀门控制 24 (< 20 W)
监控范围
感应距离[mm] 4
实际感应距离 Sr[mm] 4 ± 10 %
工作距离[mm] 0...3.25
精度/偏差
校正系数 钢: 1 / 特种钢: 0.7 / 黄铜: 0.5 / 铝: 0.4 / 铜: 0.3
迟滞[Sr的百分比] 1...15
开关点偏移[Sr的百分比] -10...10
工作条件
环境温度[°C] -25...80
外壳防护等级 IP 67
/测试
EMC电磁兼容
EN 60947-5-2
EN 55011 等级B
MTTF[年] 1072
机械技术数据
重量[g] 162.65
外壳 矩形的
安装 非齐平安装
尺寸[mm] 33 x 60 x 92
原材料 外壳: PA; 螺栓: 特种钢; 垫圈: 特种钢
显示器/操作件
显示
开关状态 2 x LED, 黄色
附件
供货范围
垫圈: 2
气缸螺丝钉: 2 x (M5 x 18 mm)
注释
包装单位 1 件
电气连接
接线端的接线条
