基本简介

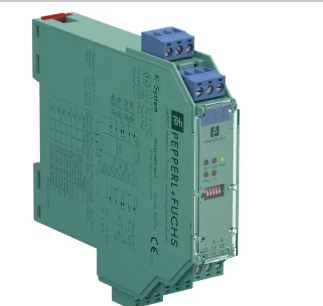

KFD2-SRA-Ex4
开关放大器
主要优势一览
4通道隔离门
24 V 直流电源 (电源导轨)
干接点或NAMUR输入
50%更少的布线，2:1技术
继电器触点输出
线路故障检测 (LFD)
可逆操作模式
供应
连接 电力铁路或端子 14+，15-
额定电压 你的 19 ... 30 V 直流电
瑞波 ≤ 10 %
额定电流 我的 45 ... 70 毫安
功率消耗 1.2 瓦
输入
连接侧 现场
连接 端子 1-、2+、3-；4-、5+、6-
额定值 根据EN 60947-5-6（NAMUR），电气数据见手册。
开路电压/短路电流 约 8 伏直流电 / 约 8 毫安
切换点/切换滞后 1.2 ... 2.1 毫安 / 大约 0.2 毫安
脉冲/暂停比率 非交流操作：*小 35 毫秒 交流操作：*小 70 毫秒
线路故障检测 破断电流 I ≤ 0.15 mA，短路电流 I > 6 mA
输出
连接侧 控制侧
连接 输出 I: 端子 7, 8; 输出 II: 端子 8, 9; 输出 III: 端子 10, 11; 输出 IV: 端子 11, 12
输出 I ... IV 信号 I ... 信号 IV ; 中继器
联系加载 253 V 交流/2 A /cos φ > 0.7; 40 V 直流/2 A 电阻性负载;
通电/断电延迟 大约30毫秒 / 大约30毫秒
机械寿命 5 x 106 换挡周期
集体错误信息 电力铁路
电气隔离
输入/输出 符合IEC/EN 61010-1的加强绝缘，额定绝缘电压300 V有效
输入/电源供应 符合IEC/EN 61010-1的加强绝缘，额定绝缘电压300 V有效
输出/电源供应 符合IEC/EN 61010-1的加强绝缘，额定绝缘电压300 V有效
输出/输出 基本绝缘符合IEC/EN 61010-1，额定绝缘电压300 V有效
机械规格
保护程度 IP20
连接 螺丝端子
质量 约150克
维度 20 x 119 x 115 毫米 (0.8 x 4.7 x 4.5 英寸) (宽 x 高 x 深), 外壳类型 B2
身高 119 毫米
宽度 20 毫米
深度 115 毫米
安装 根据EN 60715:2001标准，适用于35 mm DIN安装轨道
