CJ1W-SCU32的配置及功能OMRON通信单元
支持与外部设备高速连接的串行
通信单元
• 每个串行通信单元都提供了两个串行通信端口：RS-
232C 和RS-422A/485，并且可分别为协议宏、上位
链接、 NT链接、串行网关和无协议中的每个端口设
定串行通信方式。
CJ1W-SCU32 CJ1W-SCU42 CJ1W-SCU22
注： 本产品目录中刊载的CJ1W-SCU□1-V1已于2023年3月末停产。

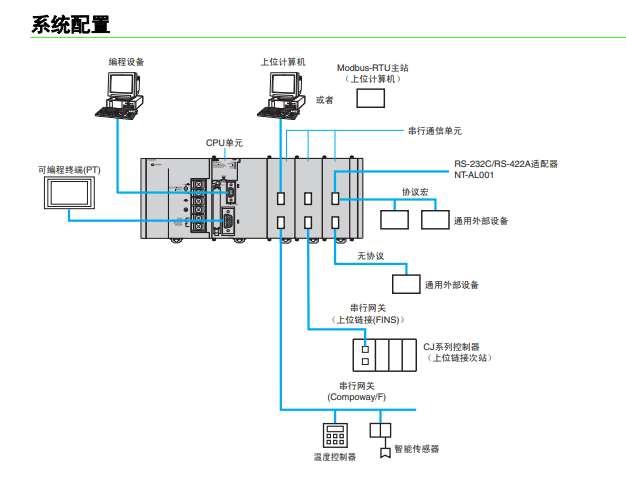

功能
• 向CPU装置或扩展装置安装*多16个CPU总线单元 （包括这些串行通信单元）可创建带有*多32个串行通信端口的系统。
• 将NT-AL001RS-232C/RS-442A链接适配器连接到RS-232C端口以启用1:N通信。
• 通过CJ1W-SCU@2，您可以使用更快的通信速度 （*多230.4kbps）和更快的CPU单元数据传送，以连接到高速外部设备
设备名称
大分类
型号
项目
串行端口
端口1
口2
端口1
协议
端口2
可安装单元数
CPU单元
CPU装置
扩展装置
软件开关和状态的常规刷新
使用CPU单元进行数据交换
系统设定的从CPU单元的传送
简易备份功能
电流消耗*3
质量
般规格
串行通信单元
CPU总线单元
说明
CJ1W-SCU22
RS-232C
RS-232C
CJ1W-SCU32
RS-422A/485
RS-422A/485
CJ1W-SCU42
RS-422A/485
RS-232C
CJ1W-SCU21-V1
RS-232C
RS-232C
CJ1W-SCU31-V1
RS-422A/485
RS-422A/485
CJ1W-SCU41-V1
RS-422A/485
RS-232C
单元Ver.1.2或更高版本也支持串行网关、无协议和1:1主机链接方式。(注:也可以在协议宏模式中执行串行网关。) *1
链接、Modbus-RTU从站、回送测试或1:1主机链接。*1*2
可为每个端口选择主机链接、协议宏、串行网关、无协议、NT可为每个端口选择上位链接、协议宏、NT链接或回送测试。
单元Ver.1.3或更高版本也支持Modbus-RTU从站方式。
无
共16单元，包括所有其他CPU总线单元。安装的位置没有限制。
但是，，如果使用了外部中断任务，那么该单元必须安装在CPU装置的以下某个凹槽中。
·CJ2H-CPU6口-EIPCPU单元:凹槽0~3CJ2H-CPU6口、CJ2M-CPUO口或CJIG/H-CPU口OHCPU单元:凹槽0到4
CJIM-CPU口口CPU单元:凹槽0~2如果单元安装到任何其他凹槽，那么外部中断任务将不会启动。
共16单元，包括所有其他CPU总线单元。安装的位置没有限制。
为CPU总线单元CIO区域中的25字分配了25字(与CPU单元之间的常量数据交换)
每个串行端口分配了10字 (共20字)。在以下时间从CPU单元传送数据:
启动或重新启动时梯形指令:STUP(237)
端口设定更改标志打开 (特殊辅助继电器
CPU单元的简易备份功能可用于将串行通信单元中的协议宏数据备份到CPU单元的存储卡。可恢复或比较已备份的数据。(简易备份功能仅可用于CJI-H和CJIM CPU单元。
280mA+x
符合CJ系列的一般规格。
*1.串行网关:也可以在协议宏模式中执行串行网关。
*2
.无协议:在无协议模式中接收数据时可执行外部中断任务。如果使用了单元版本.|或更高版本的C2HCPU单元和CM CPU单元，那么也可使用高速通信指令
(DRXDU(26I)和DTXDU(262))。
*3，电流消耗为一个串行通信单元一个指令。当NT-AL.001链接适配器连接到串行通信单元时，将从单元向链接适配器提供电源。必须为所连接的每个链接适配器添加
0.15A的电流消耗。在上述规格中，“”指示必须为连接了NT-AL001链接适配器的每个端口添加0.15A以提供所需的5V电源。
