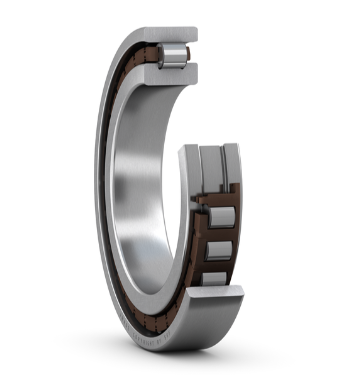

斯凯孚SKF圆柱滚子轴承N 1014 TN/SP
技术规格
N 1008 KPHA/HC5SP
N 1009 KTNHA/SP
N 1013 KTNHA/SP
N 1014 KPHA/HC5SP
N 1014 KTN/SP
N 1014 KTNHA/SP
N 1014 PHA/SP
N 1014 TN/SP
N 1015 KPHA/SP
N 1015 KTN/HC5SP
N 1017 TN9/SP
NN3006/SP
NN 3007/SP
NN 3008 KTN/SP
NN 3008 KTN/UP
NN 3008 TN/SP
NN 3010 TN/SPW33
NN 3012 KTN/VQ055
NN 3012 TN/SP
NN3013 TN/SP
NN 3014 KTN/VQ497
NN 3014 TN3/SP
NN 3014 TN3/SPW33
产品资料
尺寸
孔径70 mm
外径110 mm
宽度20 mm
性能
基本额定动荷57.2 kN
基本额定静负荷75 kN
润滑脂润滑允许的转速9 500 r/min
油气润滑允许的转速10 000 r/min
数据计算
基本额定动荷 输入：C
57.2 千牛
基本额定静负荷 摄氏
75 千牛
疲劳载荷限值 普鲁
8.65 千牛
润滑脂润滑允许的转速
9 500 转/分钟
油气润滑允许的转速
10 000 转/分钟
参考润滑脂量 格雷夫
6.7 立方厘米
轴向静刚度（指导值）
810 每微米
尺寸
D
B
d1
E
12
S
70 mm
110 mm
20 mm
85.6mm
100 mm
min.1.1 mm
max.3 mm
孔径
外径
宽度
内圈挡边直径。
外圈滚道直径
倒角尺寸
正常位置轴承一个套圈相对于另一个套圈允许的轴向位移(所有)
挡肩尺寸
min.76.5 mm
min. 101 mm
max.103.5 mm
max.1 mm
98.1mm
轴挡肩直径
轴承座挡肩尺寸
轴承座挡肩尺寸
圆角半径
喷油嘴位置(不能选择TNHA保持架)
斯凯孚SKF圆柱滚子轴承N 1014 TN/SP
