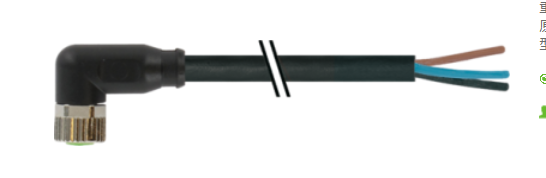

7000-08穆尔murr电缆线
描述
母头 90°
M8, 3芯
订货号 7005 - M8 Lite - (塑料六角螺母) 可订制
带线缆套管
塑料外壳, 有较好的防油防化学腐蚀性能
耐化学腐蚀性能需相对相关应用进行测试. 更多信息需单独获取.
更多电缆长度可按需求订制.
电缆长度 1,00 m
Side 1
Family construction form M8
极数 3
编码 A
Gender female
安装方式 插入, 用螺丝拧紧
螺纹孔 M8 x 1
紧固扭矩 0,4 Nm
扳手开口宽度 SW9
电缆出线 角形
适用于波纹管（内部Ø） 6,5 mm
材料 PUR
材料触头 铜合金
触点涂层 镀金
防护类型（EN IEC 60529） IP67, IP66K, IP65
Side 2
Family construction form free cable end
剥离长度（外被） 20 mm
电气数据 | 供电
*工作电压 AC 50 V
*工作电压 DC 60 V
每个触点的*工作电流 4 A
诊断
LED 状态指示灯 否
安装 | 连接
固定装置 M8 x 1
设备保护 | 电动
防护类型（EN IEC 60529） IP67, IP66K, IP65
防护类型附加条件 插入, 用螺丝拧紧
污染度 3
额定冲击电压 1,5 kV
绝缘组（IEC 60664-1） I
机械数据 | 材料数据
Screw connection 压铸锌
螺栓连接涂层 nickel plated
Locking material 压铸锌
锁紧装置的涂层 Nickeled
材质垫片 FKM
机械数据 | 安装日期
安装方式 插入, 用螺丝拧紧, 振动保护
环境特性 | 气候
*小工作温度 -25 °C
*工作温度 85 °C
附加条件温度范围取决于电缆质量
一般数据|电缆
电缆标识 630
电缆类型 3
电缆重量24 g/m
UL AWM 20549/10493型
结构|电缆
绞合1×3绞合线
BN、BK、BU的布线
电线数据|电缆
材料电线绝缘PP
电线数量3
外径隔热层1.25 mm±0.05 mm
导线横截面（导线）0.25 mm²
材料导线铜绞线，无遮蔽
芯结构（线）32×0.1mm
无成分电线绝缘无铅, 无镉, 不含氟利昂, 无卤, 不含硅
重要安装注意事项
关于弯曲半径的注意事项：铺设电缆时，请遵守允许的弯曲半径，因为过度的弯曲力可能会危及IP防护等级。
关于应力释放的注意事项：采取适当措施保护连接器免受机械载荷，例如使用扎带。
