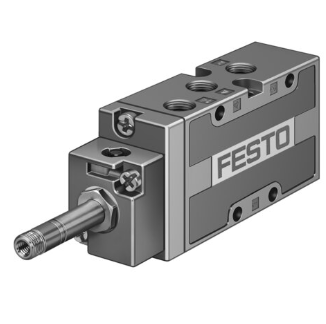

德国FESTO费斯托电磁阀详情参数
MFH-5-1/8-B-EX
2000系列老虎阀 MFH
电磁阀功能齐全，经久耐用，壳体前部封闭。
坚固耐用且经过
独立线圈致使电压多种多样
电枢导管使用原理
符合欧盟防爆指令 (ATEX)
535918
电磁阀
MFH-5-1/8-B
19758
MFH-5-1/8-S-B
19759
MFH-5-1/8-S-B-EX
535924
MFH-5-1/8-L-S-B
30992
MFH-5-1/8-L-S-B-EX
535927
MFH-5-1/8-L-B
30991
MFH-5-1/8-L-B-EX
535921
产品技术资料
阀功能
二位五通，单稳态
标准额定流量（根据 DIN 1343 标准化）
750 l/min
气接口，气口 1
G1/8
驱动方式
电驱动
技术参数 电磁阀 MFH-5-1/8-B-EX
阀功能
二位五通，单稳态
驱动方式
电驱动
宽度
26 mm
标准额定流量（根据 DIN 1343 标准化）
750 l/min
工作气口
G1/8
工作压力
0.2 Mpa ... 1 Mpa
工作压力
2 bar ... 10 bar
结构特点
提动座
复位类型
弹簧复位
CE （见合格声明）
符合欧盟防爆指令 (ATEX)
欧盟境外防爆
EPL Db (GB)
EPL Gb (GB)
CE 标记（见合格声明）
根据 UK EX 指令
ATEX 气体类别
II 2G
ATEX 防尘类别
II 2D
气体防爆阻燃类型
Ex h IIC T4 Gb
防尘防爆阻燃类型
Ex h IIIC T130°C Db
防爆环境温度
-5°C <= Ta <= +40°C
防护等级
IP65
公称通径
5 mm
网格尺寸
27 mm
密封原理
软密封
安装位置
任意
手控装置
自复式
先导类型
先导控制
先导气源
内
流向
不可逆
符号
00991035
搭接
负重叠
b 值
0.34
C 值
3 l/sbar
*开关频率
3 Hz
关闭时间
30 ms
打开时间
10 ms
0 信号的*正向测试脉冲
2200 µs
信号为 1 的*负向测试脉冲
3700 µs
防爆
防爆区 1 (ATEX)
1 区(UKEX)
防爆区 2 (ATEX)
防爆区 21 (ATEX)
21 区(UKEX)
防爆区 22 (ATEX)
工作介质
压缩空气，符合 ISO 8573-1:2010 [7:4:4]
工作和先导介质说明
可用润滑介质工作（之后须一直润滑介质工作）
耐腐蚀等级 CRC
1 - 低耐腐蚀能力
油漆湿润缺陷物质（PWIS）符合性
VDMA24364-B1/B2-L
储存温度
-40 °C ... 60 °C
介质温度
-5 °C ... 40 °C
环境温度
-5 °C ... 40 °C
产品重量
250 g
电气接口
通过 F 型线圈，须另外订购
安装方式
使用通孔
先导排气口 84
M5
气接口，气口 1
G1/8
气接口，气口 2
G1/8
气接口，气口 3
G1/8
气接口，气口 4
G1/8
气接口，气口 5
G1/8
材料说明
符合 RoHS 标准
密封件材料
NBR
TPE-U(PU)
外壳材料
压铸铝
