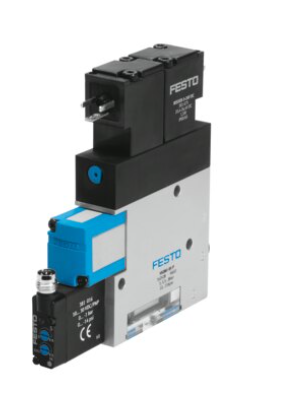

VADMI-300-N德国FESTO真空发生器
产品简介
拉伐尔喷嘴的公称通径
3 mm
*真空度
85 %
工作压力
2 bar - 8 bar
拉伐尔喷嘴的公称通径
3 mm
网格尺寸
22 mm
消声器设计
关
安装位置
任意
喷射器特征
高真空度
过滤等级
≤40 µm
手控装置
自复式
集*能
电动喷射脉冲阀
流量控制
电控开关阀
过滤器
单向阀
真空开关
测得变量
相对压力
测量原理
压阻式
开关元件功能
常开触点
开关功能
阈值比较器
符号
00991306
阀功能
关
反极性保护
适用于所有电气连接
显示类型
发光二极管
迟滞设置范围
-0.05 Mpa ... -0.005 Mpa
设置范围迟滞
-0.5 bar ... -0.05 bar
设置范围迟滞
-7.25 psi ... -0.725 psi
设置选项
电位计
开关状态指示
光学
阈值设定范围
-0.09 Mpa ... 0 Mpa
阈值设置范围
-0.9 bar ... 0 bar
阈值设置范围
-13.05 psi ... 0 psi
工作压力
0.2 Mpa ... 0.8 Mpa
工作压力
2 bar ... 8 bar
工作压力
29 psi ... 116 psi
*真空度
85 %
额定工作压力
0.6 Mpa
标称工作压力
6 bar
额定工作压力
87 psi
*过载压力
5 bar
带喷射脉冲且在额定工作压力下的气源时间
0.2 s
工作电压范围 DC
21.6 V ... 26.4 V
持续通电率
*
开关输出
NPN
RCM 标志
c UL us - Recognised (OL)
CE （见合格声明）
符合欧盟电磁兼容性指令
CE 标记（见合格声明）
符合英国 EMC 指令
工作介质
压缩空气，符合 ISO 8573-1:2010 [7:4:4]
工作和先导介质说明
不能采用润滑介质工作
耐腐蚀等级 CRC
2 - 中等耐腐蚀能力
油漆湿润缺陷物质（PWIS）符合性
VDMA24364-B1/B2-L
介质温度
0 °C ... 60 °C
防护等级
IP65
环境温度
0 °C ... 50 °C
产品重量
380 g
压力测量范围
0 Mpa ... 0.1 Mpa
压力测量范围
0 bar ... 1 bar
压力测量范围
0 psi ... 14.5 psi
电气接口
M8x1
插头
安装方式
使用通孔
带有内螺纹
气接口，气口 1
G1/4
气接口，气口 3
集成消声器
真空接口
G3/8
材料说明
符合 RoHS 标准
密封件材料
NBR
进气嘴材料
镀镍黄铜
过滤器材料
PA
过滤器外壳材料
Makrolon®
外壳材料
精制铝合金
消声器材料
保护接地
POM
活塞材料
POM
发射器喷嘴材料
镀镍黄铜
