一、亚川能碳照明系统？
在“双碳”目标指引下，医院作为能源消耗密集型公共建筑，照明系统能耗占建筑能耗的15%左右。长期以来，医院照明面临着管控粗放、长明灯频发、能耗统计缺失、碳排放难以核算等痛点。传统的照明控制方式依赖人工巡查、手动开关，不仅管理效率低下，更造成大量的能源浪费和无效碳排放。
西安亚川电力科技有限公司针对上述行业痛点，推出基于KNX国际标准总线架构的智能照明控制系统。系统集控制终端、执行模块、传感设备、网关及能碳管理于一体，实现全照明智能调控、能耗精细统计及节能策略优化。系统采用工业级KNX总线架构，抗干扰能力强、兼容性高、双向通信稳定，可*适配医院医疗设备密集的复杂电磁环境。
能碳管理与节能改造深度融合是本系统的核心价值所在。系统不仅实现照明设备的智能化控制，更通过*采集照明能耗数据、分析无效浪费点位、自动迭代节能策略。方案适配新建医院整体智能化配套与老旧医院不停诊节能改造两类场景——老旧改造无需更换灯具、无需拆改线路，仅需加装KNX模块即可完成智能化升级，充分满足绿色医院评审及双碳合规要求。
西安亚川电力科技有限公司位于陕西省西安市雁塔区翠华南路6号，是一家专注于智能照明控制系统、建筑设备管理系统、能耗管理系统、IBMS智能化集成系统等领域的高新技术企业。公司拥有知识产权和多项，产品广泛应用于医院、学校、酒店、商业综合体等大型公建项目。依托西安本地服务团队，公司提供从方案定制、生产、施工、调试到培训及7×24售后全流程服务，拥有丰富的本地落地经验。
二、系统组成

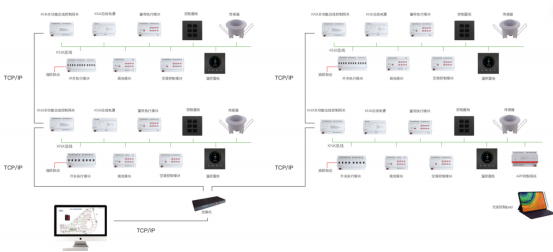

亚川KNX智能照明控制系统的网络拓扑结构如下图所示。整体架构以KNX总线为核心通信载体，采用分布式总线拓扑，各功能区域既可独立运行，又能通过TCP/IP网络实现跨区域集中管控。
系统拓扑结构解析
（一）底层——KNX总线控制网络
系统的核心通信层采用标准的KNX总线（2×2×0.8 EIB总线线缆）。所有智能照明控制模块通过总线线缆相互连接，组成一套完整的控制系统。系统理论*连接控制模块数量达58000多个，可满足医院大规模组网需求。
区域内各功能模块之间通过KNX总线进行通信。这些模块包括：
KNX总线电源（型号：YC-MP640）：为整个KNX总线系统供电，耦合总线信号，并监测系统电流
KNX总线开关执行器（型号：YC-MR0420 / YC-MR0620 / YC-MR0820 / YC-MR1220）：对各强电回路进行开关控制，负载可为容性、阻性或感性
KNX调光模块：支持0-*无级调光，实现细腻的照度调节
KNX空调控制模块：对医院空调系统进行智能化控制
传感器（照度传感器、红外移动传感器，型号：YC-SN02）：实时采集环境光照和人员流动数据
消防联动模块：实现照明系统与消防系统的应急联动
温控面板：本地温度调节与显示终端
所有模块类设备均采用标准DIN导轨安装方式，安装于各楼层的照明配电箱内。
（二）中层——区域互联与网关
在不同功能区域之间，通过KNX多功能总线控制网关（型号：YC-KNX-GW01）进行TCP/IP协议转换与通讯。各区域均可单独进行系统控制，互不干扰。网关同时承担总线耦合器、信号放大、时钟管理等功能，支持跨楼层、跨楼栋大范围组网。
（三）上层——集中管理与远程控制
系统通过TCP/IP网络接入交换机，连接至控制室的智能照明系统集成控制软件（WINCONTROL），实现全照明的电脑集中管理控制。
远程控制终端包括：
智能触摸屏（7寸YC-KNX-TP07 / 10寸YC-KNX-TP10）：安装于主要通道、门口等区域
智能控制面板（型号：YC-ME8608/E）：安装于房间、走廊等现场
无线控制Pad：移动端无线遥控
APP控制网关：手机端远程控制
拓扑结
区域内模块通过KNX总线互联互通，区域间通过多功能网关经TCP/IP网络实现跨区域通讯，*终由控室集中管理软件统一调度——构成了一个“末端感知→总线传输→区域网关→IP联网→集中管控”的五层智能照明控制系统架构。
所有模块类设备均为标准DIN安装方式，智能控制面板安装高度H=135CM，照度红外移动传感器为吸顶安装。
三、核心价值
1. 国际标准KNX总线架构，稳定可靠
系统采用全球*的KNX开放式国际标准总线协议，工业级总线传输，抗电磁干扰能力强，可*适配医院医疗设备密集的复杂电磁环境。支持上千点位同步组网，毫秒级响应，7×24小时连续运行。亚川电力智能照明控制系统采用标准的2×2×0.8 EIB BUS总线（即KNX总线）作为总线线缆。
2.本地离线运行，安全无忧
系统支持总线本地闭环运行，不依赖外网与云端。网络故障或外网断开时，KNX总线本地终端可执行预设照明策略，保障医院诊疗区域照明不间断、无失控风险。
3.能碳管理一体化，节能降碳
系统将照明智能化管控与能碳管理深度融合。基于KNX总线实时上传的设备运行数据、环境数据、能耗数据，实现全照明分区调度、场景智能切换、负荷自适应调节；同步完成照明分项能耗*统计、节能策略智能迭代。KNX技术扩展使用至更多功能和场景应用，可节省高达60%的能源。
4.设备容量大，扩展性强
系统理论*连接控制模块数量达58000多个，特别适用于医院、学校、酒店等大型公建项目。模块化硬件结构，单点故障独立隔离，不影响整栋系统运行。
5.多种控制方式，灵活多样
用户可通过控制面板、人体感应、照度感应、微波感应、上位机系统、智能照明中央监控软件、触摸屏、手机、平板端等多种控制终端实现灵活多样的智能化控制。
四、功能如何落地？
1.电脑集中管理控制
管理员在控制室使用智能照明系统集成控制软件（WINCONTROL），便可对医院/养老内的所有受控设备（灯光、空调、窗帘、插座等）进行集中监控及控制。
2.智能面板控制
医院病房及走廊可通过设置在床头墙面或通道上的智能面板，控制房间内的灯光、窗帘、空调等设备，并可预设护理场景、休息场景、会客场景等多种场景模式，一键切换。
3.传感器自动控制
照度感应控制：白天结合照度传感器，根据室内外照度自动调节病房灯光
夜间模式：夜晚病人入睡后，关闭所有照明回路，仅开启每个病床下的夜灯
红外移动控制：公共走廊、楼梯等区域采用红外移动传感器，人来灯亮、人走灯延时关闭
4.定时管理控制
预设多种时间控制模式，如白天室外日光充足时仅开启部分灯光；也可根据医院作息时间自动切换照明模式。特殊情况可通过智能控制面板手动控制就近灯具。
5.场景控制
根据不同区域和使用需求预设多种场景模式（如护理场景、会客场景、休息场景、清洁场景等），一键切换，方便快捷。
6.消防联动控制
系统支持与消防系统联动，当发生火灾等紧急情况时，自动开启应急照明、关闭非消防电源，保障人员安全疏散。
7.能碳监测与分析
系统实时采集照明设备运行工况与用电量数据，自动生成能耗报表和节能分析报告，为医院节能降碳提供数据支撑和决策依据。
五、我们的*案例
（一）医疗/养老建筑典型应用
亚川KNX智能照明控制系统已在多个医疗、养老项目中*应用：
医院门诊楼/住楼：采用照度传感器与红外移动传感器联动控制，白天根据自然光照度自动调节病房灯光；夜间关闭主照明，仅保留病床夜灯，保障患者休息。护士站通过智能面板一键切换护理场景、查房场景等。
养老/康养中心：房间内设置床头智能面板，老人可便捷控制灯光、窗帘、空调，一键切换休息、护理、会客等场景。公共区域采用红外感应控制，实现人来灯亮、人走灯灭，既节能又安全。
公共走廊与楼梯间：采用红外移动传感器控制，人来开灯、人走延时关闭，杜绝长明灯现象。
手术室/医技科室：通过调光模块实现0-*无级调光，满足不同诊疗场景对光照度的*要求。
（二）陕西西安地区项目实践
西安亚川电力扎根西安，已为陕西地区多家医院提供智能照明及能碳管理系统解决方案：
西安大兴渭水园医院：坐落于经开区高铁新城，占地约134.9亩，建筑面积达46.7万平方米，涵盖门诊楼、住楼、医技楼等核心建筑。通过医院能源管控平台能够实时监控各类设备能源使用情况，实现能源*配置。医院能源管控平台还能帮助进行能效评估，为后续节能改造提供数据支持。通过能效监管与智能照明系统，医院每年可节约数百万度电。
