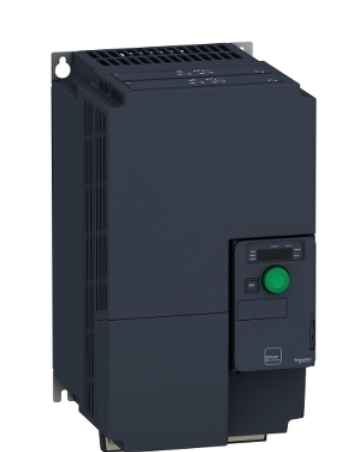

Variable speed drive, Altivar Machine ATV320, 11 kW, 380...500 V, 3 phases, compact
ATV320D11N4C
主要信息
产品系列 ATV320
产品类型 变频器
应用类型 复杂机器
变量 标准版本
驱动器格式 紧凑型
安装方式 壁挂式安装
通讯端口协议 Modbus 串行
CANopen
选项卡 通讯模块, CANopen
通讯模块, EtherCAT
通讯模块, Profibus DP V1
通讯模块, Profinet
通讯模块, 以太网Power
通讯模块, Ethernet/IP
通讯模块, DeviceNet
电源电压 380...500 V - 15...10 %
额定输出电流 27.7 A
电动机功率 (kW) 11 kW 适用 重载
电机功率 15 hp
EMC 滤波器 集成的
IP防护等级 IP20
补充信息
离散量输入数量 7
数字量输入类型 STO 安全扭矩中断, 24 V 直流, 阻抗: 1.5 kOhm
DI1...DI6 逻辑输入, 24 V 直流 (30 V)
DI5 可编程为脉冲输入: 0…30 kHz, 24 V 直流 (30 V)
离散量输入逻辑 正逻辑(源)
负逻辑 (漏)
离散量输出数量 3
输出型式 开放式集电器 DQ+ 0…1 kHz 30 V 直流 100 mA
开放式集电器 DQ- 0…1 kHz 30 V 直流 100 mA
模拟量输入数量 3
模拟量输入类型 AI1 电压: 0...10 V 直流, 阻抗: 30 kOhm, 分辨率 10 位
AI2 双极差分电压: +/- 10 V 直流, 阻抗: 30 kOhm, 分辨率 10 位
AI3 电流: 0...20 mA (或 4-20 mA, x-20 mA, 20-x mA 或其他配置模式), 阻抗: 250 Ω,
分辨率 10 位
模拟量输出数量 1
产品参数表
规格
2026年8月24日 1
免责声明：本文档不代表或不用于确定用于特定用户应用产品的适用性或可靠性
模拟量输出 型号 软件-可配置电流 AQ1: 0...20 mA 阻抗 800 Ω, 分辨率 10 bits
软件-可配置电压 AQ1: 0...10 V 直流 阻抗 470 Ω, 分辨率 10 bits
继电器输出类型 可配置的继电器逻辑 R1A 1 NO 电气寿命 100000 次
可配置的继电器逻辑 R1B 1NC 电气寿命 100000 次
可配置的继电器逻辑 R1C
可配置的继电器逻辑 R2A 1 NO 电气寿命 100000 次
可配置的继电器逻辑 R2C
*开关电流 继电器输出 R1A, R1B, R1C 在…上 阻性（负载） 量, cos phi = 1: 3 A 在…上 250 V
AC
继电器输出 R1A, R1B, R1C 在…上 阻性（负载） 量, cos phi = 1: 3 A 在…上 30 V 直
流
继电器输出 R1A, R1B, R1C, R2A, R2C 在…上 感性负载 量, cos phi = 0.4 L/R = 7
ms: 2 A 在…上 250 V AC
继电器输出 R1A, R1B, R1C, R2A, R2C 在…上 感性负载 量, cos phi = 0.4 L/R = 7
ms: 2 A 在…上 30 V 直流
继电器输出 R2A, R2C 在…上 阻性（负载） 量, cos phi = 1: 5 A 在…上 250 V AC
继电器输出 R2A, R2C 在…上 阻性（负载） 量, cos phi = 1: 5 A 在…上 30 V 直流
*小开关电流 [Imin] 继电器输出 R1A, R1B, R1C, R2A, R2C: 5 mA 在…上 24 V 直流
访问方法 从（站） CANopen
4 quadrant operation possible True
异步电机控制配置文件 电压/频率比，5点
无传感器磁链矢量控制标准
电压/频率比
无传感器磁链适量控制-节能
电压/频率比，2点
同步电机控制配置模式 无传感器矢量控制
Maximum output frequency 0.599 kHz
加速和减速倾斜 线性
U
S
CUS
斜坡切换
Acceleration/deceleration ramp adaptation
Acceleration/deceleration automatic stop with DC injection
电机滑差补偿 自动 无论负载情况
可调0…300 %
不可用电压/频率比（2 或 5 点）
开关频率 2...16 kHz 可调
4...16 kHz 有
额定开关频率 4 kHz
制动至停止 采用直流注入
Brake chopper integrated True
线路电流 36.6 A 在…上 380 V (重载)
25.6 A 在…上 500 V (重载)
*输入电流 36.6 A
Maximum output voltage 500 V
视在功率 22.2 kVA 在…上 500 V (重载)
电网频率 50...60 Hz
Relative symmetric network
frequency tolerance
5 %
预期线路Isc 22 kA
Base load current at high
overload
27.7 A
功耗W 风扇: 370 W 在…上 380 V,开关频率 4 kHz
With safety function Safely
Limited Speed (SLS)
True
With safety function Safe brake
management (SBC/SBT)
False
2 2026年8月24日
With safety function Safe
Operating Stop (SOS)
False
With safety function Safe Position
(SP)
False
With safety function Safe
programmable logic
False
With safety function Safe Speed
Monitor (SSM)
False
With safety function Safe Stop 1
(SS1)
True
With sft fct Safe Stop 2 (SS2) False
With safety function Safe torque
o (STO)
True
With safety function Safely
Limited Position (SLP)
False
With safety function Safe
Direction (SDI)
False
保护类型 输入断相: 驱动
输出相线和接地之间的过流: 驱动
过热保护: 驱动
电机各相线之间短路: 驱动
热保护: 驱动
宽度 180 mm
高度 330 mm
深度 198.0 mm
净重 6.8 kg
瞬时过转矩 170…200 % 标称电机转矩
操作位置 垂直方向 +/- 10° 产品 CE ATEX NOM GOST EAC RCM KC 标识 CE ATEX UL CSA EAC RCM 符合标准 IEC 61800-5-1 电磁兼容性 静电放电抗干扰 级别 3 conforming to IEC 61000-4-2 射频电磁场辐射抗扰度试验 级别 3 conforming to IEC 61000-4-3 抗快速瞬变 级别 4 conforming to IEC 61000-4-4 1.2/50和8/20 µs复合波（测试） 级别 3 conforming to IEC 61000-4-5 抗射频场引起的传导波动 级别 3 conforming to IEC 61000-4-6 电压下降与断路抑制测试 conforming to IEC 61000-4-11 Environmental class (during operation) Class 3C3 according to IEC 60721-3-3 Class 3S2 according to IEC 60721-3-3
