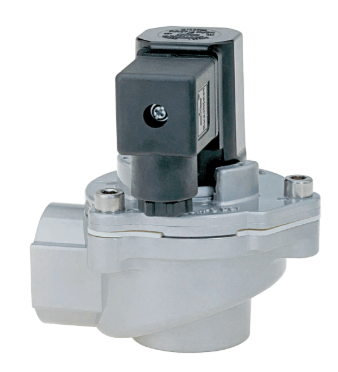

8296600.8171.024.00宝硕除尘阀资料
产品参数
型号
8296600.8171.024.00
订货号
2AZI5040
介质
空气
工作压力 (bar)
4 ... 8
接口尺寸
1 1/2
应用行业
精密流体控制行业
端口尺寸：DN 20。.. 80,
G3/4。.3（ISO G/NPT）
–高流速
–所有内部组件
captive 的译文是：被俘的
–清晰、紧凑的设计
–电磁阀可互换
没有工具
（Twist-on®）
–集成消声器
–一体式隔膜
–也可用于电磁阀
版本低温
至-40°C（-40°F）
–国际认可
技术特点
介质：
空气
切换功能：
常闭
流向：
决心
安装位置：
可选，*是电磁阀
顶部垂直
端口大小：
G3/4，G1，G1 1/2，G2，G2 1/2，G3，
3/4净现值，1净现值，1/1/2净现值，2净现值
工作压力：
0,4 ..8巴（5.8…116磅/平方英寸）
含尘气体温度：
–40 .…+85°C（-40…+185°F）
环境温度：
–20 .…+85°C（-4…+185°F）
清洁气体温度：
–40 .…+85°C（-40…+185°F）
表格
三、核心设计亮点
1. 免工具线圈更换（Click-on®/Twist-on® 设计）线圈采用 “先按后转” 的快拆结构，无需工具即可快速拆装，大幅降低维护成本，支持不停机检修。
2. 无弹簧膜片结构简化内部结构，减少弹簧疲劳、断裂导致的漏气故障，同时降低维护难度。
3. 大流量、快响应优化的流道设计，喷吹能力强，可实现高效清灰，缩短除尘器清灰周期。
4. 高耐用性材料组合铸铝阀体 + 特种橡胶密封件，可适应粉尘、潮湿等恶劣工业环境，长期稳定运行。
5.集成消音设计自带消音结构，降低阀门动作噪音，改善现场工作环境。
四、工作原理与应用场景
· 工作原理：这是一款 2/2 常闭型隔膜阀。通电时，电磁线圈驱动先导阀动作，隔膜上腔泄压，下腔气压推动隔膜开启，压缩空气瞬间喷吹；断电时，先导阀复位，隔膜上腔建立压力，阀门快速关闭，完成一次脉冲喷吹。
· 典型应用：工业布袋除尘器、滤筒除尘器的清灰系统，用于定时向滤袋喷吹高压气流，清除滤袋表面积尘，保证除尘效率。
