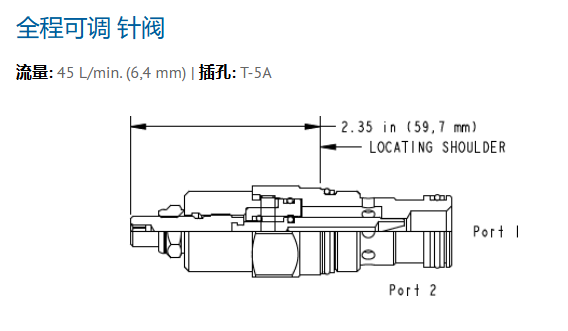

原装SUN节流阀NFDCLAN全调型
技术参数表
插孔 T-5A
系列 2
通流能力 45 L/min. (6,4 mm)
*操作压力 350 bar
调节 - 从全关到全开的逆时针圈数 5
阀头部安装六角尺寸 28,6 mm
阀安装扭矩 61 - 68 Nm
调节螺栓的内六角尺寸 4 mm
锁紧螺母六角尺寸 15 mm
锁紧螺母力矩 9 - 10 Nm
型号重量 0.28 kg.
Sun插装阀的哪些部件可以现场维修？
只有外部密封件可维修。Sun为所有墨盒型号提供替换密封套件。适用的套件零件号可以在产品页面的技术数据表中找到，也可以使用附件下的盒式密封套件搜索功能找到。请注意：由于滤芯内存在内部密封，将外部密封件从一种材料转换为另一种材料并不能确保与该材料的流体兼容性。
针阀为全调型节流口以用来调节流量。它们可在全闭与*节流口直径之间无限调节。此类阀无压力补偿。它们可以用来做流量控制或者截止阀。
所有的2口流量控制阀在形状上和功能上都可以相互替换（例如对于一个给定结构下的相同的流道，相同的孔型）。但是，阀安装部分的外部尺寸将会相应不同。
由于针阀并不具备压力补偿的结构，固定的小孔将会使流量大小与1口，2口压差的平方根成比例。
平衡的调节结构可以保证在高压力情况下，亦可轻松调节。
锐边小孔的设计可以*化地减小粘度对于流量变化的影响。
对于该阀，液流是双向的。流向为1口流向2口，以此保证和其它流量控制阀的可替换性。
当调节杆旋至关闭位置，阀将没有泄漏。
配置EPDM密封圈的插装阀可用在磷酸酯液压油系统。暴露在石油基液压油或润滑油脂中会损坏密封圈。
对于采用O控制（旋钮调节，带面板锁）的系列1插装阀，面板上需要留一个直径0.75 in. (19 mm)的孔。
