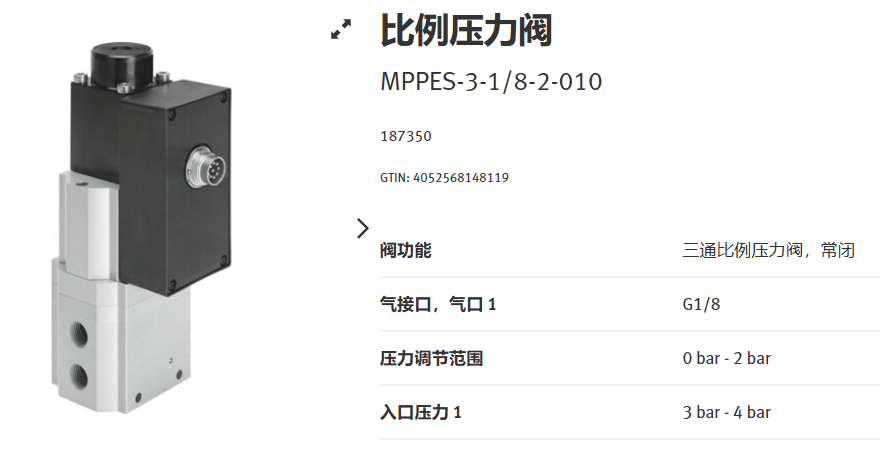

MPPES-3-1/8-2-010费斯托比例压力阀基本信息
阀功能
三通比例压力阀，常闭
气接口，气口 1
G1/8
压力调节范围
0 bar - 2 bar
入口压力 1
3 bar - 4 bar
特性 值
公称通径，气源 3 mm
公称通径，排气 2 mm
驱动方式 电驱动
密封原理 软密封
安装位置 任意
结构特点 直动式活塞减压阀
短路电流额定值 适用于所有电气连接
安全注意事项 安全位置 MPPES：如果电源电缆中断，则输出压力降至 0 bar。
符号 00995305
反极性保护 适用于所有电气连接
阀功能 三通比例压力阀，常闭
工作压力 ≤0.4 Mpa
工作压力 ≤4 bar
压力调节范围 MPa 0 Mpa ... 0.2 Mpa
压力调节范围 0 bar ... 2 bar
入口压力 1 3 bar ... 4 bar
气源压力 1 MPa 0.3 Mpa ... 0.4 Mpa
大压力迟滞 0.001 Mpa
大压力迟滞 0.01 bar
关闭时间 410 ms
打开时间 220 ms
工作电压范围 DC 18 V ... 30 V
标称工作电压 DC 24 V
残余波纹 10 %
设定点/实际值 电压型 0 - 10 V
工作介质 压缩空气，符合 ISO 8573-1:2010 [7:4:4]
惰性气体
工作和先导介质说明 可用润滑介质工作（之后须一直润滑介质工作）
RCM 标志
特性 值
KC 标记 KC-EMV
CE （见合格声明） 符合欧盟电磁兼容性指令
符合欧盟 RoHS 指令
CE 标记（见合格声明） 符合英国 RoHS 指令
耐腐蚀等级 CRC 2 - 中等耐腐蚀能力
油漆湿润缺陷物质（PWIS）符合性 VDMA24364-B2-L
介质温度 0 °C ... 60 °C
防护等级 IP65
环境温度 0 °C ... 50 °C
产品重量 915 g
电气接口 M16x0.75
插头
符合 DIN 45326
圆形结构
安装方式 使用通孔
气接口，气口 1 G1/8
气接口，气口 2 G1/8
气接口，气口 3 G1/8
材料说明 符合 RoHS 标准
外壳材料 精制铝合金
膜片材料 NBR
