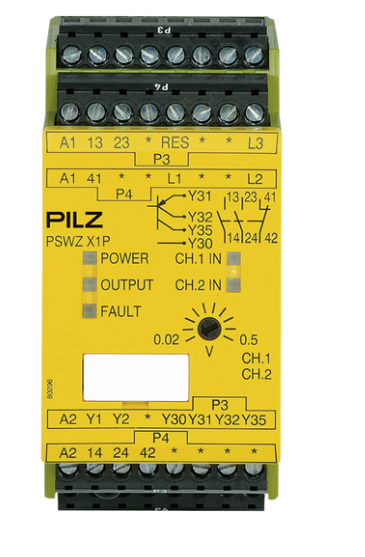

德国PILZ皮尔兹安全开关 777949接线方式
安全开关设备（独立式），输入：1/2通道接线， 输出：2 S，1 Ö，2 HL，UB = 24 - 240 V AC/DC，UM = 0,02 - 0,5 V AC/DC，UMmax = 690 V，宽度：45 mm，停机监视器。该设备监测电机运行时产生的感应电动势电压。
电气数据
供电电压 U1 24
供电电压 U1 的类型 交流/直流
AC U1 功耗 6.5
DC U1 功耗 4
测量圈
磁场频率范围 (Hz) 0
3000
设置值。Uon 接触值。 20 - 500 毫伏
Uab 恢复值 2 x 优恩
半导体输出
半导体输出数量 2
耐压 DC 半导体 -20%/+20%
使用类别。根据 EN 60947-1 直流-12
继电器输出
使用说明书。AC/DC1 标准 EN 60947-4-1
AC1 安全接触器 240
Max.Strom AC1 安全控制 6
DC1 安全电压 24
Max.Strom DC1 安全检查 6
使用目录。AC15/DC13 标准 EN 60947-5-1
AC15 安全接触器 230
Max.Strom AC15 安全检查 3
DC13 安全接触器 24
安全触点：UL的AC 240 V 交流 G. P.
接触材料 继电器 银铜镍
附加。联系方式 继电器 + 0.2 微米 金
环境数据
气候索赔根据... EN 60068-2-78
环境温度 -10
湿热要求 规格 93 % r. F. 在 40 °C
允许投注？ 不被允许
EMV 标准 .... EN 60947-5-1
EN 61000-6-2
EN 61000-6-4
EN 61326-3-1
根据标准...的振动 EN 60068-2-6
空气和爬行距离后 EN 60947-1
过电压类别 三 / 二
空气污染程度.爬行. 2
保护类型 嵌入式空间 IP54
防护等级 外壳 IP40
保护类型：卡扣 IP20
机械数据
安装位置 任意的
外壳材料下部 PPO UL 94 V1
外壳材质 前面板 ABS UL 94 V0
上部外壳材质 PPO UL 94 V1
接线端子 螺钉端子
连接器类型 可插拔
Flex. 1 导体 AWG 指标 24 至 14 AWG
尺寸 h 94
尺寸 b 45
尺寸 t 121
净重 325
毛重 330
