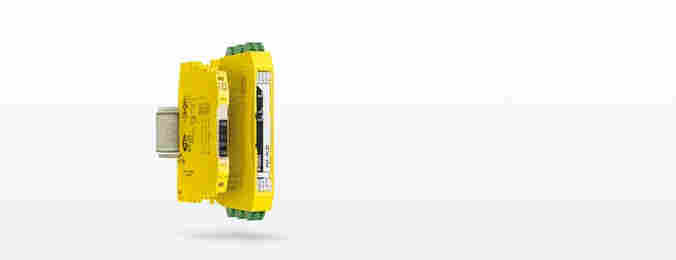

菲尼克斯确保信号可靠传输的安全耦合继电器
PSD-S OE LED RFL YE
PSD-S OE LED CL
PSD-S OE LED BL CL
PSD-S OE LED FL CL
PSD-S OE LED RFL CL
PSD-S OE LED BU
PSD-S OE LED BL BU
PSD-S OE LED FL BU
PSD-S OE LED RFL BU
PSD-S AE BM2-1 85DB
PSD-S AE SP1-3 100DB/2
PSD-S AE SM8-5 100DB/1
PSD-S AE SC1-2 105DB
PSD-S AE V15/1
PSD-S AE SM7-4 100DB/3
PSD-S AS BULB 5W
PSD-S ME BR-BM
PSD-S ME BR-SM
PSD-S AS CABLE GLAND M16X1,5
PSD-S AS LABEL BOARD
PSD-S AS END COVER
PSD-S ME BR-BM/HCR
PSD-S ME A-SH M18
PSD-S ME FB
PSD-S ME T-P 45
PSD-S ME OB
PSD-S ME T-M 1000
PSD-S ME OB/MB
2700095
2700107
2700114
2700115
2700116
2700118
经测试可安全应用于恶劣环境
主要特点
宽：6.8 mm和17.5 mm
安全等级可达SIL 3，符合IEC 61508?/?IEC 61511?/? IEC 50156
UL和cUL
可用于腐蚀性环境
菲尼克斯电气提供PSRmini和PSRclassic系列安全继电器。
如需使用急停或双手控制等基本功能，可选择成熟的PSRclassic标准系列或者全新的薄6 mm和12 mm PSRmini系列， 也可以将两种产品组合运用，以获得佳效果。
PSRclassic和PSRmini耦合继电器
实现安全开关的耦合继电器
带机械联锁触点的传统型安全耦合继电器通过SIL，可实现电气隔离和功率放大等功能。
薄设计，节省空间
带机械联锁触点，操作简便，可靠性高
一旦数字量输出与耦合继电器间接线有误，主动发出故障报警
兼容多种安全系统，应用广泛
安全特性参数
2698915
2699105
2699736
2699778
2699956
2699972
2700000
2700001
2700005
2700006
2700008
2700011
2700013
2700064
2700091
2700121
2700122
停止类别0
名称IEC 61508 - 高要求
安全完整性水平（SIL）3 (< 整体SIL的15%)
名称IEC 61508 - 低要求
安全完整性水平（SIL）3 (< 整体SIL的15%)
名称EN 50156-2
安全完整性水平（SIL）3 (参照IEC 61508)
通过过程行业的各项
菲尼克斯确保信号可靠传输的安全耦合继电器
2700092
2700119
2700121
大切换频率1 Hz
延迟时间10 ms (如Us 电压骤降，24 V DC, A1)
大 1.5 ms (A1-A2；测试脉冲宽度；24 V DC)
7.5 ms (在A1-A2；测试脉冲速率；24 V DC)
测试脉冲速率 = 5 x 测试脉冲宽度
宽范围输入：24 V … 230 V AC/DC
PSR耦合继电器包括PSRclassic标准系列和全新的PSRmini系列。PSRmini系列耦合继电器宽度仅6到12 mm，是目前市场上薄的耦合继电器。
输入数据
2700093
2700118
2700119
额定控制电路电源电压 US24 V AC/DC ... 230 V AC/DC -15 % ... +10 %
额定控制电源电流IS75 mA (24 V DC)
34 mA (48 V DC)
97 mA (42 V AC)
28 mA (120 V AC)
16 mA (230 V AC)
US时的功耗1.8 W (适用直流电)
2.1 W (AC)
冲击电流典型值 16 A (Δt = 100 μs，当Us时)
< 5 mA (组合式接线端子处 24V/GND（UD）)
典型响应时间< 100 ms (通过A1控制时，有Us)
典型释放时间< 200 ms (通过A1控制时，有Us)
恢复时间< 500 ms
工作电压显示1 x黄色LED
状态显示1 x 绿色LED，1 x 黄色 LED
保护电路US：电涌保护 275 V变阻器
UD：电涌保护 33 V suppressor diode
UD: 极性保护
