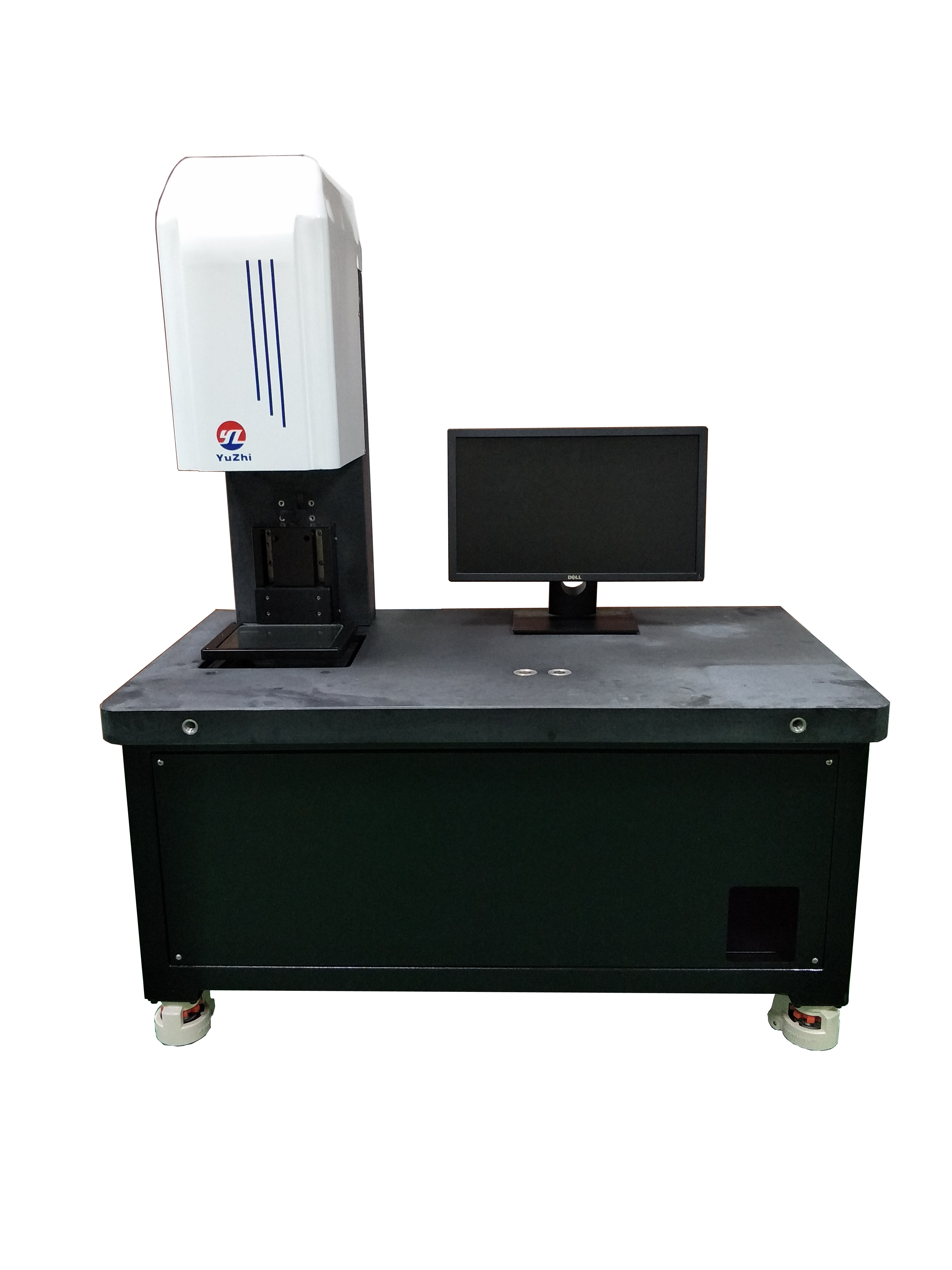

一键式影像尺寸测量仪
产品简介：
产品采用高效的图像处理算法，在研发的光学系统下，采用高分辨率CCD以及远心镜头对图像进行捕捉，通过软件系统进行图像成像，从而测量出工件所需尺寸。颠覆传统测量模式，开创快速影像尺寸测量时代。只需一键，瞬间测量所有尺寸，任何繁琐的任务，都变得无比轻松。一键式影像尺寸测量仪能大幅度地提高作业效率，节约成本，为您获得更大的利润。稳定性机身结构，无论是结构还是颜色搭配都能给人一种舒适的感觉。
产品参数：
|
型号 |
VL-150 |
VL-180 |
VL-195 |
|
图像传感器 |
1000万像素CCD |
1500万像素CCD |
2900万像素CCD |
|
镜头 |
双侧远心镜头 |
双侧远心镜头 |
双侧远心镜头 |
|
视野 |
|
|
195mmX130mm |
|
测量精度 |
±3μm |
±4μm |
±5μm |
|
重复精度 |
±3μm |
±4μm |
±5μm |
|
产品重量 |
100KG |
150KG |
200KG |
|
照明系统 |
数字平行背光、面光 |
||
|
软件 |
Inspectacle 1.0 |
||
|
电脑配置 |
联想 |
||
|
显示器 |
21.5英寸LCD监视器 |
||
|
外部输出 |
判断输出PASS、FAIL、NULL |
||
|
工作环境 |
25℃±2℃ 20%到80%RH |
||
|
测量时间 |
＜5秒（100个尺寸内） |
||
|
软件基本测量功能 |
点、线、圆、圆弧、角度、距离 |
||
|
辅助功能 |
相交、平行、平分、垂直、相切 |
||
|
几何公差 |
位置公差、形位公差、尺寸公差 |
||
产品特点：
1.多样的测量工具使用独立研究算法—图样搜索,无需移动XY坐标台,不使用夹具。
2.全自动测量,无需人为定位，消除人为因素误差,产品任意放置，只要在视野范围内，软件都能快速的捕捉到目标，进行测量。
3.瞬间一次性测量,速度快。独立研发图像定位方法,测量数据可以数字化形式保存。4.操作简单，在设置好程序后只需要按下测量按钮，就能自动测量程序所编辑尺寸，无需定位，快速测量结果。
5.测量精度高，采用大景深远心镜头，确保不会出现因为段差而造成焦距模糊的现象，同时确保产品不会因为段差而造成大小形状发生改变，并且使得产品图像的畸形可以忽略不计，在加上测量软件优越的算法，确保了整个系统的高精度测量。
软件介绍：
1.实现点、线、圆、圆弧、角度、距离、椭圆、角度等图形测量。
2.具有多种取点方式，确保测量过程中取到更的点。
3.根据基本测量单元，组合成工件要求的尺寸结果，实现多模式组合方式。
4.可以实现用户自定义坐标系进行测量。
5.具有相交、平分、垂直、平行、相切功能，更能直观的测量客户所需尺寸。
6.具有报表功能，能根据客户需求测量结果作WORD、EXCEL、TXT形式输出。
7.具有SPC功能，能根据客户需求对制定尺寸进行SPC管控。
8.用户可以根据自身产品规格设置公差，软件自动判别良品和不良品。
9.CAD输出，可以将测量结果以DXF文件形式输出。
与二次元比较：
|
|
二次元 |
一键式 |
一键式优点 |
|
测量方式 |
影像+光栅 尺读数 |
高精度光学系统亚像素测量软件 |
受外部干扰小，作简单，无需要建立坐标 |
|
摆放 |
需要治具，操作人员手动操作 |
任意摆放 |
任意摆放，人为干扰小 |
|
测量时间 |
慢，需要每次拉取或者设备走动 |
1-2S内多组数据 |
快 |
|
检测精度 |
精度和人的操作惯以及和治具有关 |
一致性好 |
一致性好 |
|
操作 |
操作复杂 |
操作简单，即学即会 |
简单 |
应用：
广泛应用于机械、电子、模具、注塑、五金、橡胶、低压电器、磁性材料、精密冲压、接插件、连接器、端子、手机、家电、印刷电路板、医疗器械、钟表、刀具等。
