LC-FX1型风向传感器

LC-FX1型风向传感器

一、产品概述：

风向传感器采用低惯性风标及精密电位器，灵敏度高，精度高。精密信号处理单元可根据用户需求输出各种信号。本产品具有量程大、线性好、观测方便、稳定可靠等优点，可广泛用于气象、海洋、环境、机场、港口、实验室、工农业及交通军事等领域。

二、工作原理：

风向传感器的变换器采用精密导电塑料电位器，当风向发生变化，尾翼转动通过轴杆带动电位器轴芯转动，从而在电位器的活动端产生变化的电阻信号输出。

三、产品特点：

1、动态特性好、线性好、精度高、灵敏度高、抗风强度大

2、测量范围宽

3、互换性好

4、电路寿命长

5、工作可靠

6、抗雷电干扰能力强等多种优良性能

7、采用迷宫式结构设计，有效抵御风沙等恶劣环境影响

8、输入、输出端过载保护

四、技术指标：

测量范围	0～360°
精　　度	±3°(线性度)
大回转半径	200mm
分 辨 率	1°
起动风速	≤0.8 m/s
重　　量	≤0.5kg
工作环境	温度-60～50℃
	湿度≤100％RH
输入方式	5V、12V、24V可选
输出方式	5V方波（输入：5V、12V、24V）
	4～20mA（输入：12V、24V）
	RS232/RS485网络通讯（输入：5V、12V、24V）

五、安装使用：

1、风向传感器应垂直的安装在相距1米以上的横臂上。

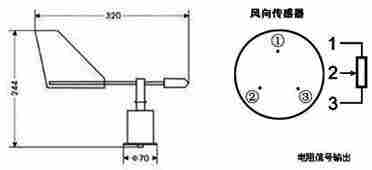

2、风向传感器壳体下部直径为Φ40，120度均匀分有三个M5的螺纹为安装部位。

3、风向传感器在安装风标时，应先将风穿过风向传感器头部的风向帽，装上平衡锤在风向帽带标志点一侧。放平传感器并窜动风时平衡锤与风标处于平衡位置。直立后调整风标与地面垂直时，拧紧固定风向杆的风向帽上的制动螺钉即可。

4、风向传感器上壳有一个定北标志点，安装时应将其对准北方。

5、风向传感器已调好零，不许随意松动风向帽与主轴间的制动螺钉。

6、风向传感器应每年给轴承注油一次，注油时应拆下风向帽，将仪表油从传感器的上轴承处注入。

7、风向传感器风向帽上的制动螺钉均用软质密封胶密封，不要随便拆卸，拆卸后再装配时好重新涂上胶密封
