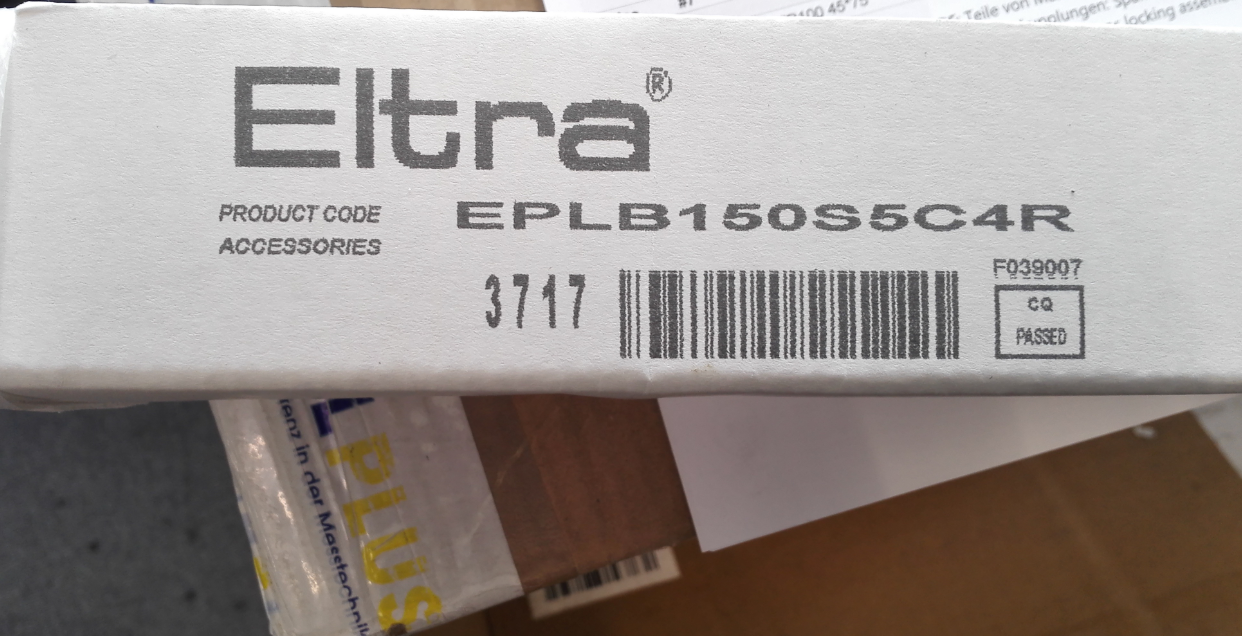

ELTRA编码器EPLB150S5C4R现货图|ELTRA代理

ELTRA编码器EPLB150S5C4R现货图|ELTRA代理

ELTRA增量编码器给出两相方波，它们的相位差90°（电气上），通常称为A通道和B通道。其中一个通道给出与转速有关的信息，与此同时，通过两个通道信号进行顺序对比，得到旋转方向的信息。还有一个特殊信号称为Z或零通道，该通道给出编码轴的零位，此信号是一个方波与A通道方波的中心线重合。

公司地址：上海黄浦区北京东路668号科技京城东楼27-C1室
联 系 人：张涛经理
电话：【直线】
手    机：    微信同步
公司传真：请备注张涛收
Q     Q： 337387052
邮    箱：1482435966@qq.com

ELTRA增量型编码器精度取决于机械和电气两种因素，这些因素有：光栅分度误差、光盘偏心、轴承偏心、电子读数装置引入的误差以及光学部分的不性。确定编码器精度的测量单位是电气上的度数，编码器精度决定了编码器产生的脉冲分度。以下用360°电气度数来表示机械轴的转动，而轴的转动必须是一个完整的周期。要知道机械角度相当于电气上的360°，可以用下列公式来计算：
机械 360°
电气 360° =

n°脉冲/ 转

ELTRA编码器分度的误差是以电气角度为单位的两个连续脉冲波的大偏移来表示。误差存在于任何编码器中，这是由前述各因素引起的。Eltra编码器的大误差为±25电气角度（在已声明的任何条件下），相当于额定值偏移±7%，至于相位差90°（电气上）的两个通道的大偏差为±35电气度数相当于额定值偏移±10%左右。
除了上述传统的编码器外，还有一些是与其它的电气输出信号集成在一起的增量编码器。与UVW信号集成的增量型编码器就是实例，它通常应用于交流伺服电机的反馈。这些磁极信号一般出现在交流伺服电机（或无电刷电机）中，UVW信号一般通过模拟磁性元件的功能而设计的。在Eltra编码器中，这些UVW信号是用光学方法生成，并以三个方波的形式出现，它们彼此偏移120°。为了便于电机启动，控制电动机用的驱动器需要这些正确的信号。这些UVW磁极脉冲可在机械轴旋转中重复许多次，因为它们直接取决于所连接的电机磁极数，并且用于4、6或更多极电机的UVW信号。
意尔创编码器主要特点ELTRA EAMW58 B / C - 63 EAMW D：
?63毫米
高达IP67的防护等级
多达12位ST/12位分辨率MT
高达100 kHz...1 MHz的
工作温度：-20°... +85°C
径向电缆输出
码复位，方便安装
SSI作为电子接口
ELTRA电子尺EPLB150S5C4R|ELTRA代理
ELTRA公司不断的成长和发展新技术。现在，它提供了单圈和多圈值编码器系列。他们保证高分辨率，因此建议用于应用程序也需要更高的精度和准确度。ELTRA磁性编码器，适合于其中需要升高的速度，优良的耐磨损性和耐温性和知识产权保护密封行业。
ELTRA编码器与电位的输出信号。
ELTRA编码器电位的输出信号。
ELTRA电位器安装在一个坚固的外壳，它是由两个轴承支承。
ELTRA保证了优异的寿命，速度快，精度高。
ELTRA编码器常备库存型号有：
EPLB150S5C4R
EL58C5000Z8/24L6S3PR
EH80P1024Z5L10-X3MR
EH80P1024Z8/24P1-4X3PR1
EH40A1024Z8/24L6x6PR2
EAM58BR8/2048G8/28PPX10X6MER
EA50A12B823P6S3PR.874
EAM58CR4096/4096B12/28FXX10X6P3R
EL63D2500S5/28P8X3JR
EL63D2500S5/28P8X3JR
EPA502/1PR
EVBM100S5/28P10PR5
EAM63AR4096/4096B12/28FXX10S3P3R
EL63D400Z8/24L10*3PR
EX80A600S5/28P10X3PR2.5
EH80C2048Z5L10X
EA50A8B8/28P6S3PR.874
EL88P1024Z5/28P30X3PR
EH63G400S8/24P15X3JR.L
EAM58BBR8/2o48G8/28PPX10X6MER
EL63A1000SS/28P8X6JA
EH38A500S8/24P6X3PR.558
EL63D628S5/28P10X6MR
EL115A1024S5L11X3MR

Eltra编码器意尔创增量编码器主要应用于机床、机器人、电机反馈系统以及测量和控制装置。Eltra编码器意尔创增量编码器在Eltra编码器中角位移的转换采用了光电扫描原理。读数系统以由交替的透光窗口和不透光窗口构成的径向分度盘的旋转为依据，Eltra编码器意尔创增量编码器同时被一个红外光源垂直照射，光把码盘的图像投射到接收器表面上。接收器覆盖着一层衍射光栅，它具有和光盘相同的窗口宽度。接收器的工作是感受光盘转动所产生的光变化，然后将光变化转换成相应的电变化。再使低电平信号上升到较高电平，并产生没有任何干扰的方形脉冲，这就必须用电子电路来处理。读数系统通常采用差分方式，Eltra编码器意尔创增量编码器即将两个波形一样但相位差为180°(电气上）的不同信号进行比较，以便提高输出信号的质量和稳定性。读数是在两个信号的差别基础上形成的，从而消除了干扰。此方法称为“共同偏移法”，因为干扰信号对每一个波形都以相同的方法交叠在一起。

Hansa-hydraulic    BM3W-160P10AY OSYW160C2
GEMU               61012D155211/N
GEMU               53265D890512
VALBIA             SR63 SET03
BURKERT          677675
BURKERT          145621
BURKERT          299673
BURKERT          271439
BURKERT          232893
BURKERT          21660
CELDUC            PLA10160
BIELOMATIK      IEI-S-8-M-B05C-1-4-D-P
MEGGER            1003-018  S1-568
ELTRA                EPLB150S5C4R
AVENTICS          5812420310
AVENTICS          5813110300
GEFRAN            1000-R0-1R-1-1
NORGREN          VP2310BD561MB203
KTR                     KTR100 45*75
KTR                     KTR100  50*80
KTR                     KTR150  24*28
KTR                     KTR150  38*44
KTR                     KTR150  38*44
KTR                     KTR603  68*115
KTR                     KTR150  40*45
HBM                   U3/50KN
KYTOLA              SLM8-GF,8L/MN  24V  SLM8-GH03-G
ASM                    WS12-2500-420A-L10-SBO-D8-SAB2
DI-SORIC             DCC04M0.6PSLK
HYDAC               HDA4745-A-100-000
BRAND               4760151
BRAND               4760161
BRAND               4760351
BRAND               704784
BRAND               4600351
BRAND               702603(1000pcs)
ELESA+GANTER       GN343.6-60-M16-125-OS
WIKA                   21020477  FWAR-KM-135S
BREVINI              CAD3E030 LE3M82101020A
EBRO                  Z011-A  DN50
EBRO                  Z011-A  DN80
EBRO                  Z011-A  DN100
EBRO                  Z011-A  DN125
EBRO                  Z011-A  DN150


NASON            LH-02202
Dynajack           M33260121
REXROTH          R978909814
MAC                  52A-16-00A-DM-DDaj-1jm
Fennair               QE4
DEUBLIN            1129-205-201
SHERWOOD        430CW-N
SEL                     SEL2440
SEL                     SEL501
SEL                     SEL587
XACTO                 X218
MAMAC  SYSTEMS   TE-702-A-3-B
MAMAC  SYSTEMS    CR5S
NASON                XM-6A-550R/MP
AVTRON              AV685N1LE8Y8YT000
humphery            QE4 1/2“NPT
