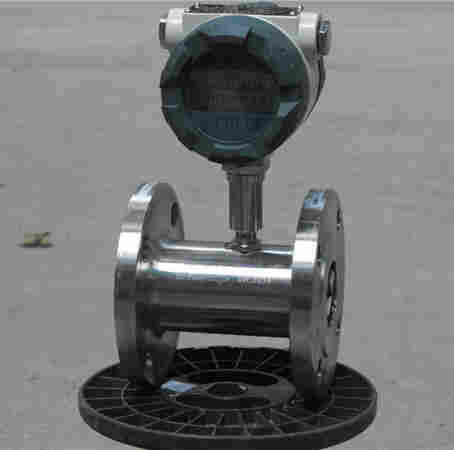

丙烷流量计产品概述
LWGY系列涡轮流量计是吸取了国内外流量仪表技术经过优化设计，具有结构简单、轻巧、精度高、复现性好、反应灵敏，安装维护使用方便等特点的新一代涡轮流量计，广泛用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质，工作温度下运动粘度小于5×10-6m²/s的液体，对于运动粘度大于5×10-6m²/s的液体，可对流量计进行实液后使用。若与具有特殊功能的显示仪表配套，还可以进行定量控制、量报警等，是流量计量和节能的理想仪表。并可进行现场修正。高清晰液晶显示器同时显示瞬时流量(4位有效数字)及累积流量(8位有效数字，带清零功能)。所有有效数据掉电后保持10年不丢。该类涡轮流量计均为防爆产品....防爆等级为：ExdIIBT6。
该类涡轮流量计具有脉冲信号输出型、电流信号输出型、现场显示型等，可满足各种不同的使用要求。仪表价格低廉，集成度高，体积小巧，特别适用于与二次显示仪、PLC、DCS等计算机控制系统配合使用。
丙烷流量计工作原理
流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器（由磁钢和线圈组成）的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量或量。在一定的流量范围内，脉冲频率f与流经传感器的流体的瞬时流量Q成正比，流量方程为：
式中：
f——脉冲频率[Hz]
k——传感器的仪表系数[1/m3]，由校验单给出。
Q——流体的瞬时流量（工作状态下）[m3/h]
3600——秒时换算系数
每台传感器的仪表系数由制造厂填写在证书中，k值设入配套的显示仪表中，便可显示出瞬时流量和累积量。
丙烷流量计产品特点
1、压力损失小，叶轮具有防腐功能；
2、涡轮流量计采用的低功耗单片微机技术，整机功能强、功耗低、性能优越；
3、具有非线性精度补偿功能的智能流量显示器。修正公式精度优于±0.02%；
4、仪表系数可由按键在线设置，并可显示在LCD屏上，LCD屏直观清晰，可靠性强；
5、采用EEPROM对累积流量、仪表系数掉电保护，保护时间大于10年；
6、涡轮流量计采用高性能MCU中央处理器，完成数据采集处理显示输出、累积流量瞬时流量同屏显示方便的人机界面实现， 以标准485形式进行数据传输；
7、采用全硬质合金（碳化钨）屏蔽式悬臂梁结构轴承，集转动轴承与压力轴承于一体，大大提高了轴承寿命，并可在有少量泥沙与污物的介质中工作；
8、涡轮流量计采用1Cr18Ni9Ti全不锈钢结构，（涡轮采用2Cr13）防腐性能好；
9、容易维修，有自整流的结构，小型轻巧，结构简单，可在短时间内将其组合拆开，内部清洗简单；
10、有较强抗磁干扰和振动能力、性能可靠、寿命长；
11、下限流速低,测量范围宽；
12、现场显示型液晶屏显示清晰直观，功耗低，3V锂电池供电可连续运行5年以上；
13、耐腐蚀，适用于酸碱溶液；
丙烷流量计基本参数
|
仪表口径及连接方式 |
4、6、10、15、20、25、32、40采用螺纹连接 |
|
(15、20、25、32、40)50、65、80、100、125、150、200采用法兰连接 |
|
|
精度等级 |
±1%R、±0.5%R |
|
量程比 |
1:10；1:15；1:20 |
|
仪表材质 |
304不锈钢、316(L)不锈钢等 |
|
被测介质温度(℃) |
-20～＋120℃ |
|
环境条件 |
温度－10～+55℃，相对湿度5%～90%，大气压力86～106Kpa |
|
输出信号 |
脉冲频率信号，低电平≤0.8V 高电平≥8V |
|
供电电源 |
+12VDC 、+24VDC(可选) |
|
信号传输线 |
STVPV3×0.3(三线制) |
|
传输距离 |
≤1000m |
|
信号线接口 |
豪斯曼接头 |
|
防爆等级 |
非防爆产品 |
|
防护等级 |
IP65 |
丙烷流量计流量范围
|
仪表口径 （mm） |
正常流量范围 （m3/h） |
扩展流量范围 （m3/h） |
默认安装方式及耐压等级 |
可选安装方式及默认耐压等级 |
特制耐压等级 （MPa） |
|
DN4 |
0.04～0.25 |
0.04～0.4 |
螺纹安装、6.3Mpa |
法兰安装、2.5MPa |
12、16、25 |
|
DN6 |
0.1～0.6 |
0.06～0.6 |
螺纹安装、6.3Mpa |
法兰安装、2.5MPa |
12、16、25 |
|
DN10 |
0.2～1.2 |
0.15～1.5 |
螺纹安装、6.3Mpa |
法兰安装、2.5MPa |
12、16、25 |
|
DN15 |
0.6～6 |
0.4～8 |
螺纹安装、6.3Mpa |
法兰安装、2.5MPa |
4.0、6.3、12、16、25 |
|
DN20 |
0.8～8 |
0.45～9 |
螺纹安装、6.3Mpa |
法兰安装、2.5MPa |
4.0、6.3、12、16、25 |
|
DN25 |
1～10 |
0.5～10 |
螺纹安装、6.3Mpa |
法兰安装、2.5MPa |
4.0、6.3、12、16、25 |
|
DN32 |
1.5～15 |
0.8～15 |
螺纹安装、6.3Mpa |
法兰安装、2.5MPa |
4.0、6.3、12、16、25 |
|
DN40 |
2～20 |
1～20 |
螺纹安装、6.3Mpa |
法兰安装、2.5MPa |
4.0、6.3、12、16、25 |
|
DN50 |
4～40 |
2～40 |
法兰安装、2.5Mpa |
螺纹连接、6.3MPa |
4.0、6.3、12、16、25 |
|
DN65 |
7～70 |
4～70 |
法兰安装、1.6Mpa |
螺纹连接、6.3MPa |
4.0、6.3、12、16、25 |
|
DN80 |
10～100 |
5～100 |
法兰安装、1.6Mpa |
螺纹连接、6.3MPa |
4.0、6.3、12、16、25 |
|
DN100 |
20～200 |
10～200 |
法兰安装、1.6Mpa |
|
4.0、6.3、12、16、25 |
|
DN125 |
25～250 |
13～250 |
法兰安装、1.6Mpa |
|
2.5、4.0、6.3、12、16 |
|
DN150 |
30～300 |
15～300 |
法兰安装、1.6Mpa |
|
2.5、4.0、6.3、12、16 |
|
DN200 |
80～800 |
40～800 |
法兰安装、1.6Mpa |
|
2.5、4.0、6.3、12、16 |
丙烷流量计安装尺寸
丙烷流量计仪表类型
|
仪表型号 |
LWGYS-N |
LWGYS-A |
LWGYS-B |
LWGYS-C |
||
|
信号输出 |
脉冲 |
4-20mA |
无 |
4-20mA/脉冲 |
||
|
供电电源 |
+24VDC±15% |
+24VDC±15% |
24VDC±15% |
24VDC±15% |
锂电池 |
24VDC±15% |
|
精度等级 |
1.0～0.5级 |
1.0～0.5级 ? |
1.0～0.5级 |
|||
|
测量范围 |
标准量程 |
标准量程 ? |
标准量程或扩展量程 |
|||
|
显示器 |
无 |
无 |
有 |
|||
|
通讯接口 |
无 |
无 |
无 |
可选RS485 |
||
|
通讯协议 |
无 |
无 |
无 |
Moubus HART |
||
|
仪表材质 |
不锈钢 |
不锈钢 |
不锈钢 |
|||
|
防爆等级 |
无 |
ExdIIBT6或ExiaIICT4 |
ExdIIBT6或ExiaIICT4 |
|||
|
防护等级 |
IP60 |
IP65 |
IP65 |
|||
|
整机功耗 |
< 1W |
< 1W |
< 1W |
|||
|
仪表通经 |
DN4～DN250 |
DN4～DN250 |
DN4～DN250 |
|||
|
介质温度 |
-20℃～120℃ |
-20℃～120℃ |
-20℃～120℃ |
|||
|
环境温度 |
-30℃～60℃ |
-30℃～60℃ |
-30℃～60℃ |
|||
丙烷流量计选型
|
型 号 |
说 明 |
|||||||
|
LWGY─ |
□ |
/□ |
/□ |
/□ |
/□ |
/□ |
/□ |
|
|
公 |
4 |
|
|
|
|
|
|
4mm，标准量程0.04～0.25m3/h，宽量程为0.04～0.4m3/h |
|
6 |
6mm，标准量程0.1～0.6m3/h，宽量轮为0.06～0.6m3/h |
|||||||
|
10 |
10mm，标准量程0.2～1.2m3/h，宽量程为0.15～1.5m3/h |
|||||||
|
15 |
15mm，标准量程0.6～6m3/h宽量程为0.4～8m3/h |
|||||||
|
20 |
20mm，标准量程0.8～8m3/h，宽量程为0.4～8m3/h |
|||||||
|
25 |
25mm，标准量程1～10m3/h，宽量程为0.5～10m3/h |
|||||||
|
32 |
32mm，标准量程1.5～15m3/h，宽量程为0.8～15m3/h |
|||||||
|
40 |
40mm，标准量程2～20m3/h，宽量程为1～20m3/h |
|||||||
|
50 |
50mm，标准量程4～40m3/h，宽量程为2～40m3/h |
|||||||
|
65 |
65mm，标准量程7～70m3/h，宽量程为4～70m3/h |
|||||||
|
80 |
80mm，标准量程10～100m3/h，宽量程为5～100m3/h |
|||||||
|
100 |
100mm，标准量程20～200m3/h，宽量程为10～200m3/h |
|||||||
|
125 |
125mm，标准量程25～250m3/h，宽量程为13～250m3/h |
|||||||
|
150 |
150mm，标准量程30～300m3/h，宽量程为15～300m3/h |
|||||||
|
200 |
200mm，标准量程80～800m3/h，宽量程为40～800m3/h |
|||||||
|
类型 |
N |
+12V供电，脉冲输出，高电平≥8V低电平≤0.8V |
||||||
|
精度等级 |
05 |
精度0.5级 |
||||||
|
10 |
精度1.0级 |
|||||||
|
涡轮 |
W |
宽量程涡轮 |
||||||
|
S |
标准涡轮 |
|||||||
|
材质 |
S |
304不锈钢 |
||||||
|
L |
316(L)不锈钢 |
|||||||
|
防爆 |
N |
无标记，为非防爆型 |
||||||
|
压力等级 |
N |
常规 (参照表2) |
||||||
|
H(x) |
高压 (参照表2) |
|||||||
注：DN15～DN40常规为螺纹连接，如希望采用法兰连接，请在“公称通径”后加“(FL)”
例如，选用一台法兰连接式非防爆型涡轮流量计测量水，需要脉冲信号输出，管道为DN40，要求精度0.5级，304不锈钢材质，仪表耐压16MPa测量范围为标准量程，其产品型号应为：LWGY-40(FL)
/05/S/S/N/H16

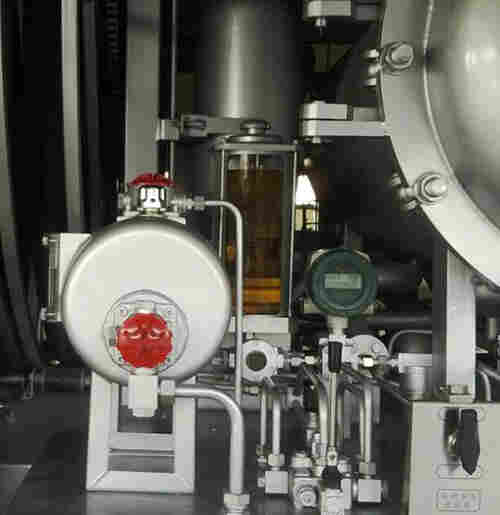

丙烷流量计的安装
涡轮流量计作为叶轮式流量计的主要品种，由传感器和转换显示仪表组成，被广泛应用于测量封闭管道中的液体，但液体必须是与不锈钢、硬质合金不起腐蚀作用，且介质中没有纤维以及颗粒等杂质。以下就来讲讲涡轮流量计的一些安装方式注意点。
涡轮流量计的安装有法兰连接、螺纹连接及夹装式三种方式。安装时液体流动方向应与传感器外壳上指示流向的箭头方向一致，且上游直管段应大于等于20倍管径，下游直管段大于等于5倍管径。
仪表的传感器应远离外界磁场，如不能避免，应采取必要的措施。为了检修时不至于影响液体的正常输送，应在传感器两端的直管段外安装旁通管道。传感器露天安装时，要做好防水处理。传感器与显示仪表的接线，应根据放大器的电源来选择接线方式。
涡轮流量传感器可水平、垂直安装，垂时流体方向必须向上。液体应充满管道，不得有气泡。安装时，液体流动方向应与传感器外壳上指示流向的箭头方向一致。直管段内壁应光滑清洁，无凹痕、积垢和起皮等缺陷。
作为流量测量的一种理想仪表，涡轮流量计在业界获得了广泛的应用，正确的安装方式是保证仪表正常运作的前提条件，为日后的保养维修提供便利，也能让仪表的寿命更长久。
