DM1130系列
智能容积测控仪
一、概述
DM1130系列智能容积测控仪是智能型高精度的测量控制仪表，与各种传感器及变送器配接可构成各种量程和规格测控系统。容积测控仪/记录仪可对工业现场各类规则、不规则罐体的液位进行采集、显示并转换成对应罐体的容积，适用于对各种过程参量进行监测、控制、采集等。在工业生产及日常生活、消防等供水系统中，有很多环境需要对液位（或水位、油位）进行监控，准确指示液位，并自动控制补充液位介质，如水箱（水池、水塔）的水位，油箱的油位等。根据新消防规范要求，消防水池或消防水箱必须安装液位显示监控仪。
二、功能特点
具有液位显示，容积显示，质量显示
多种外形尺寸可选择，单路输入，双屏幕显示
多种输出可选择，上下限继电器，电压、电流变送输出，隔离防雷RS485接口，标准MODUBS-RTU通讯协议
采用铁电存储器，断电后参数设置存储更稳定可靠，带馈电24V输出，为现场变送器配电
可广泛运用于供水、炼油、化工、食品、医药、造纸及污水处理等行业的工业远传控制。
三、主要技术指标
|
输入 |
通讯输出 |
||
|
输入信号 |
0～20mA，4～20mA，0～5V，1～5V |
接口 |
RS232/RS485 MODBUS-RTU、打印接口 |
|
精度 |
0.2％FS 16位AD转换器 |
波特率 |
1.20～57.60Kbps |
|
速度 |
12次/秒 |
|
|
|
变送输出 |
电源 |
||
|
精度 |
0.2%，12位数字DA |
供电 |
AC85～265V 50/60HZ或DC10～30V功耗<4W |
|
电流输出 |
4～20、0～10、0～20mA(负载电阻≤250Ω) |
馈电 |
DC5V,12V,24V/40mA |
|
电压输出 |
1～5V、0～5V、0～10V (负载电阻≥200KΩ) |
其他参数 |
|
|
报警输出 |
工作环境 |
温度-10～60℃ 湿度<85％RH |
|
|
触点容量 |
AC220V/5A |
安装方式 |
开孔柜装 |
四、产品尺寸、端子接线
外形尺寸及开孔尺寸对应表
|
外形尺寸 |
开孔尺寸 |
外形尺寸 |
开孔尺寸 |
|
横式160×80×125 |
151×76mm |
竖式48×96×110 |
45×92mm |
|
竖式80×160×125 |
76×151mm |
方形72×72×110 |
68×68mm |
|
方形96×96×110 |
92×92mm |
方形48×48×110 |
45×45mm |
|
横式96×48×110 |
92×44mm |
|
|

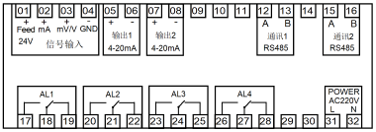

(1)横式160×800端子接线图
五、产品选型
智能容积测控仪 DM1130-□□□-□□□-□□()
①②③ ④⑤⑥ ⑦⑧⑨
|
①规格尺寸 |
②输入信号类型 |
③报警输出 |
④变送输出 |
||||
|
代码 |
外形 长×高×深 mm |
代码 |
分度号 |
代码 |
继电器数量 |
代码 |
输出类型 |
|
A C D L |
横式160×80×125 方形96×96×110 横式96×48×110 其他特殊尺寸 |
13 14 15 16 17 18 19 20 60 |
4-20mA 0-10mA 0-20mA 1-5V 0-5V 0-10V 0-50mV 0-100mV 特殊规格 |
R0 R1 R2 R3 R4 |
无报警输出 1个报警输出 2个报警输出 3个报警输出 4个报警输出 |
T0 T1 T2 T3 T4 T5 T6 |
无输出 4-20mA输出 0-10mA输出 0-20mA输出 1-5V输出 0-5V输出 0-10V输出 |
|
⑤变送输出精度 |
⑥通讯输出 |
⑦馈电输出 |
⑧供电电源 |
||||
|
代码 |
输出类型 |
代码 |
输出类型 |
代码 |
输出电压 |
代码 |
电压范围 |
|
N H |
12位DA 输出 16位DA 输出 |
N S R P |
无通讯输出 RS485 RS232 打印接口 |
0 1 2 5 |
无馈电输出 DC12V DC24V DC5V |
A D |
AC85~265V(50~60HZ) DC10~30V |
|
⑨备注 无备注可省略 |
|||||||
备注：1、选型时根据接线图选择功能，因接线端子数量有限，同一组端子上只能选择一种功能。
2、选型必须完整，没有选到的功能也要填上代码。
3、该系列产品可以带两个变送输出两个串口输出，选型时增加代码即可。
选型举例：DM1130-A58R2-T1T1SS-2A
