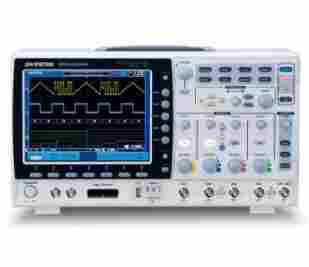

GDS-2202A

GDS-2072A

GDS-2074A

GDS-2102A

GDS-2104A

GDS-2202A

GDS-2204A

GDS-2302A

GDS-2304A

垂直系统

通道

2

4

2

4

2

4

2

4

带宽

DC~70MHz

DC~100MHz

DC~200MHz

DC~300MHz

(-3dB)

(-3dB)

(-3dB)

(-3dB)

上升时间

5ns

3.5ns

1.75ns

1.17ns

带宽限制

20MHz

20MHz

20M/100MHz

20M/100M/200MHz

(-3dB)

垂直分辨率

8 bit@1MΩ: 1mV~10V

输入耦合

AC, DC, GND

输入阻抗

1MΩ// 16pF

度

当2mV/div 或更大档位时 ,度为±(3% X |读值| + 0.1div + 1mV)

当1mV/div 时 ,度为±(5% X |读值| + 0.1div + 1mV)

(量测方式是以平均16次以上的模式并将水平位置设为零)

极性

正向 &反向

大输入电压

300V (DC+AC Peak), CAT I

偏移范围

1mV/div ~ 20mV/div : ±0.5V

50mV/div ~ 200mV/div : ±5V

500mV/div ~ 5V/div : ±50V

10V/div : ±500V

波形信号处理

+, -, ×, ÷, FFT, FFTrms ,微分 ,积分 ,开根号

FFT:Spectral magnitude. Set FFT Vertical Scale to Linear RMS or dBV RMS, and FFT Window to Rectangular, Hamming, Hanning, or Blackman-Harris.

触发系统

来源

CH1 ,CH2, CH3*, CH4*, Line, EXT, D0-D15**

*四通道机型 ** DS2-8LA 或DS2-16LA 选配提供

触发模式

Auto (supports Roll Mode for 100 ms/div and slower), Normal, Single

触发类型

Edge, Pulse Width, Video, Pulse Runt, Rise & Fall, Alternate, Event-Delay(1~65535 events), Time-Delay(10nS~10S), Logic*, Bus*

*需有 DS2-8LA 或DS2-16LA 选配

触发延迟时间

10ns ~ 10s

耦合选项

AC,DC,LF rej. ,HF rej. ,Noise rej.

灵敏度

DC ~ 100MHz Approx. 1div or 1.0mV

100MHz ~ 200MHz Approx. 1.5div or 15mV

200MHz ~ 300MHz Approx. 2div or 20mV

外部触发

范围

±15V

灵敏度

DC ~ 100MHz Approx. 100mV

100MHz ~ 200MHz Approx. 150mV

200MHz ~ 300MHz Approx. 150mV

输入阻抗

1MΩ±3%// 16pF

水平系统

范围

1ns/div ~ 100s/div (1-2-5 increments)

ROLL: 100ms/div ~ 100s/div

前置触发

大10 div

后置触发

大1000 div

度

在任何 ≥ 1 ms 的间格中为±20 ppm

实时取样率

1CH: 大2GSa/s; 2CH: 大1GSa/s

等效取样率

大100GSa/s

记录长度

1CH: 大2Mpts; 2CH: 大1Mpts

获取模式

一般, 平均, 峰值检测, 单次

峰值侦测

2nS (typical)

平均模式

可选 ,从2 to 256

X-Y 模式

X 轴输入

通道 1;通道 3* *four channel models only

Y 轴输入

通道 2; 通道4* *four channel models only

相位移

100kHz 时±3°

光标量测系统

游标

Amplitude, Time, Gating available

自动量测

36 组: Pk-Pk, Max, Min, Amplitude, High, Low, Mean, Cycle Mean, RMS, Cycle RMS, Area, Cycle Area, ROVShoot, FOVShoot, RPREShoot, FPREShoot, Frequency, Period, RiseTime, FallTime, +Width, -Width, Duty Cycle, +Pulses, -Pulses, +Edges, -Edges, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Phase

自动计数

6 位计数器,范围由2Hz至额定带宽

控制面板功能

自动设定

单一按键自动设定所有信道的垂直、水平及触发系统

储存设定

20组

储存波形

24组

显示系统

显示器

8" TFT LCD SVGA 彩色显示

显示器分辨率

800 水平 × 600 垂直 (SVGA)

插补点方式

Sin(x)/x 及等效取样

波形显示方式

点, 向量, 可调累积 (16ms~10s), 无限累积

波形更新率

快每秒 80,000次波形更新

显示网格线

8 x 10 格

界面

RS232C

DB-9 接口 X1

USB Port

USB 2.0 高速 host 接口 X2, USB 高速 2.0 device 接口 X1 (背面的2个USB会是共享的, 当用host 时, device不能用, 反之亦然)

以太网络

RJ-45 接口, 10/100Mbps with HP Auto-MDIX (选配)

Go-NoGo BNC

大5V /10mA TTL 开集极输出

SVGA 影像输出

SVGA 影像输出 (选配)

GPIB

GPIB 模块 (选配)

Kensington 安全锁

背面安全插槽连接至标准 Kensington安全锁

逻辑分析仪

取样率

500MSa/s

(选配)

带宽

200MHz

纪录长度

大每通道2M

输入通道

16 通道(D15 - D0) 或 8 通道(D7~D0)

触发类型

Edge, Pattern, Pulse Width, Serial bus (I2C, SPI, UART)

临界值选择

TTL, CMOS, ECL, PECL, User Defined

临界值度

±100mV

大临界值范围

±10V

大输入电压

±40 V

垂直分辨率

1 bit

电源

线性电压范围

交流 100V~240V ,48Hz~63Hz 自动选取

其他功能

多国语言

提供

联机帮助

提供

时钟

时间和日期，提供储存数据的时间与日期

尺寸及重量

380mmX220mmX145mm 4.2kg
