单相/三相智能电能表试验项目及检测设备配置清单
电能表是一种测量电路中消耗电能量的计量仪表。电能表的出现和发展已有一百多年历史,随着科学技术的飞跃发展,电能表已从感应式交流电能表发展到智能电能表,电能表的计量准确度越来越高、稳定性越来越好,功能也越来越强大,在现代社会,作为智能电网的终端,智能电能表也成为当今电力领域的重要论题。随着我国经济的快速增长,智能电能表在我们的国网电力系统,智能电网采集系统有着重要的地位,尤其是近些年来我国电力系统的大力发展,智能电能表已经在我国普遍性的应用,并且在该过程中采用了科技含量高的设备,对于工程的应用将会直接影响未来我国电力系统的工作效率和质量。
一、电能表相关国际标准:
1. GB/T 6 交流电测量设备 通用要求、试验和试验条件 第11部分:测量设备 ;
2. GB/T 8 交流电测量设备 特殊要求 第11部分:机电式有功电能表(0.5、1和2级) ;
3. GB/T 8 交流电测量设备 特殊要求 第21部分:静止式有功电能表(1级和2级) ;
4. GB/T 8 交流电测量设备 特殊要求 第22部分:静止式有功电能表(0.2S级和0.5S级) ;
5. GB/T 8 交流电测量设备 特殊要求 第23部分:静止式无功电能表(2级和3级) ;
6. GB/T 7 多功能电能表 特殊要求 ;
7. GB/T 15284-2002 多费率电能表 特殊要求 ;
8. GB/T C卡预付费售电系统 第3部分:预付费电度表;
9. IEC 62052-11:2003电能测量设备(交流) 通用要求、试验和试验条件 第11部分:测量设备 ;
10. IEC62053-11:2003电量测量设备(交流电).特殊要求.第11部分:机电电度表(0,5, 1和2级) ;
11. IEC62053-21:2003电量测量设备(交流电).特殊要求.第21部分:静态电度表(1和2级);
12. IEC62053-22:2003电量测量设备(交流电).特殊要求.第22部分:静态电度表(0.2S和0.5S级);
13. IEC62053-23:2003电量测量设备(交流电).特殊要求.第22部分:静态乏时计(2和3级);
14. IEC 62055-31-2005 电能计量 付费系统 第31部分 静止式有功付费电能表(1级和2级)。
二、智能电能表电网公司企业标准:
1. Q/GDW 354-2009 《智能电能表功能规范》 ;
2. Q/GDW 1354-2013智能电能表功能规范 ;
3. Q/GDW 355-2009 《单相智能电能表型式规范》 ;
4. Q/GDW 1355-2013 单相智能电能表型式规范;
5. Q/GDW 356-2009 《三相智能电能表型式规范》 ;
6. Q/GDW 1356-2013 三相智能电能表型式规范;
7. Q/GDW 357-2009 《0.2S级三相智能电能表技术规范》 ;
8. Q/GDW 358-2009 《0.5S级三相智能电能表技术规范》 ;
9. Q/GDW 359-2009 《0.5S级三相费控智能电能表(无线)技术规范》 ;
10. Q/GDW 360-2009 《1级三相费控智能电能表(无线)技术规范》 ;
11. Q/GDW 361-2009 《1级三相费控智能电能表(载波)技术规范》 ;
12. Q/GDW 362-2009 《1级三相费控智能电能表技术规范》 ;
13. Q/GDW 363-2009 《1级三相智能电能表技术规范》 ;
14. Q/GDW 364-2009 《单相智能电能表技术规范》 ;
15. Q/GDW 1364-2013 单相智能电能表技术规范;
16. Q/GDW 365-2009 《智能电能表信息交换安全技术规范》 ;
17. Q/GDW 1365-2013 智能电能表信息交换安全技术规范;
18. Q/GDW1827-2013 《三相智能电能表技术规范》 。
三、智能电能表满足相关行业标准:
1. DL/T1484-2015 直流电能表技术规范;
2. DLT 1485-2015 三相智能电能表技术规范;
3. DLT 1486-2015 单相静止式多费率电能表技术规范;
4. DLT 1487-2015 单相智能电能表技术规范;
5. DLT 1488-2015 单相智能电能表型式规范;
6. DLT 1489-2015 三相智能电能表型式规范;
7. DLT 1490-2015 智能电能表功能规范;
8. DLT 1491-2015 智能电能表信息交换安全技术规范;
9. DL/T 614-2007《多功能电能表》 ;
10. DL/T 645-2007 《多功能电能表通信协议》 ;
11. DL/T 614-1997《多功能电能表》 ;
12. DL/T 645-1997《多功能电能表通信规约》 ;
13. DL/T 828-2002《单相交流感应式长寿命技术电能表使用导则》 ;
14. JB/T 7655-95《脉冲电度表》 ;
15. JB/T 7656-95《多功能电度表》 ;
16. JB/T 7657-95《大需量电度表》 ;
17. JB/T 10451-2004 《多用户静止式交流有功电能表 特殊要求》 ;
18. JB/T 5467.1-2002 《机电式交流有功和无功电能表 部分:通用要求》 ;
19. JB/T 5467.2-2002 《机电式交流有功和无功电能表 第二部分:长寿命电能表特殊要求》 ;
20. JB/T 50070-2002《电能表可靠性要求及考核方法》 。
四、规程:
1. JJG 596-1999 电子式电能表规程;
2. JJG 307-2006 交流电能表(电度表)规程;
3. JJG 569-1988 大需量电能表(电度表)规程(试行);
4. JJG 691-1990 分时记度(多费率)电能表规程;
5. JJG596-2012《电子式交流电能表规程》 ;
6. Q/GDW 206 电能表抽样技术规范。

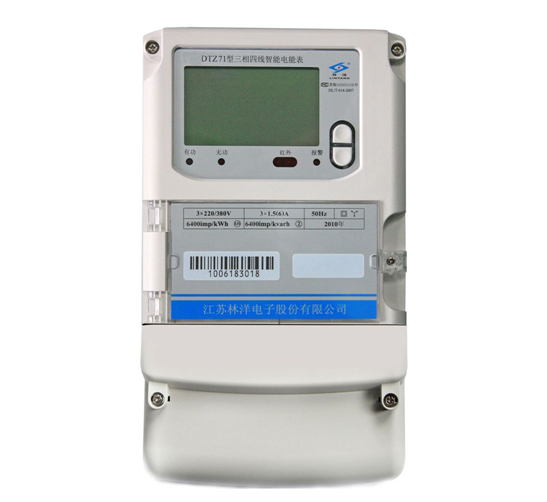

五、三相智能电能表主要试验项目及需要测试仪器设备清单:
序号
三相智能电能表试验项目
使用设备名称
规格型号
1
外观、标志、通电检查
数显游标卡尺
0-150
2
度要求试验
电流变化引起的百分误差
三相电能表多功能装置、脉冲计数器、高低温试验箱、谐波发生器、数字频率计
GS-SXLHT800
3
电能表常数试验
4
起动试验
5
潜动试验
6
环境温度影响
7
影响量试验
8
计度器电能示值误差
9
需量示值误差
10
日计时误差
11
环境温度对日计时误差的影响
12
测量重复性试验
13
误差变差试验
14
误差一致性试验
15
负载电流升降变差试验
16
电气要求试验
功率消耗
数字功率计、毫伏表、数字万用表、功耗测试仪
WT310-E
17
电源电压影响试验
F179C
18
短时过电流影响试验
脉冲电流试验装置
(冲击电流试验装置)
GS-CKFB30
19
自热试验
三相电能表多功能装置
GS-SXLHT800
20
温升试验
智能电能表温升测试装置
GS-WSCP50
21
抗接地故障抑制试验
接地电阻测试仪
TOS6200
22
电流回路阻抗测试
回路电阻测试仪
DETL-10
23
通信模块接口带载能力测试
电能表通信协议检测试验装置
(计量自动化终端及电表免接线装置1套、电力测试电源1套、通信规约分析仪主机1台、通信规约分析仪从机1台;具备基于windows操作系统通信规约分析软件、基于Android操作系统通信规约分析软件;配备工作站台式机电脑1台(主要参数:Intel 酷睿i5 7400/8GB 内存/512GB硬盘/23寸液晶显示器/win7及以上中文版操作系统))
GS-DELTA17
24
通信模块互换能力测试
25
绝缘
脉冲电压试验
脉冲测试仪
GS-1065S
26
交流电压试验
耐压测试仪
TOS5200
27
电磁兼容试验
静电放电抗扰度试验
静电放电发生器
GS-NISOKEN
28
射频电磁场辐射抗扰度试验
工频磁场抗扰度试验装置
GS-YU3000
29
快速瞬变脉冲群抗扰度试验
电快速瞬变脉冲群发生器
GS-HE5200
30
浪涌抗扰度试验
浪涌发生器
GS-1095S
31
射频场感应的传导骚扰抗扰度
传导骚扰抗扰度测试装置
GS-KS8360
32
衰减振荡波抗扰度
衰减振荡波发生器
GS-BG1280
33
无线电干扰抑制
无线电干扰测量仪
GS-PE2300
34
气候影响试验
高温试验
高温老化箱
(70℃±2℃、3天、1℃/min)
GS-GWLH100
35
低温试验
低温试验箱
(RT常温~-40℃)
GS-DWRT40
36
交变湿热试验
恒温恒湿试验箱
(温度范围:-40℃~+150℃;
湿度范围:20%~98%)
GS-THW150
37
阳光辐射试验
氙灯耐气候老化试验箱
(风冷式;光照,喷淋,幅照控制)
GS-XDN225
38
极限工作环境试验
冷热冲击试验箱
(-40℃~+100℃)
GS-LRCT120
39
机械试验
防尘试验
IPX5/6防尘试验箱
GS-SC800
40
防水试验
淋雨试验箱
(户内IPX1/2,户外IPX3/4)
GS-LYX60
41
弹簧锤试验
0.2J弹簧冲击锤
0.2J
42
冲击试验
冲击试验台
(15g/30g、11ms/18ms)
GS-ZCTL30
43
振动试验
电磁式振动试验台
(0.035mm/0.075mm/0.5g/1.0g)
GS—JXKT-50
44
耐热和阻燃试验
灼热丝试验仪(650℃±10℃、960℃±10℃)
针焰试验仪
GS-GWT10
45
接线端子压力试验
推拉力计(60N/10N)
NK-200
46
费控安全试验
费控功能试验
三相电能表兼容信息采集终端自动化测试系统(三相电能表安全功能检测试验装置)
GS-SXPW-90
47
密匙更新试验
48
参数更新试验
49
远程控制试验
50
安全试验

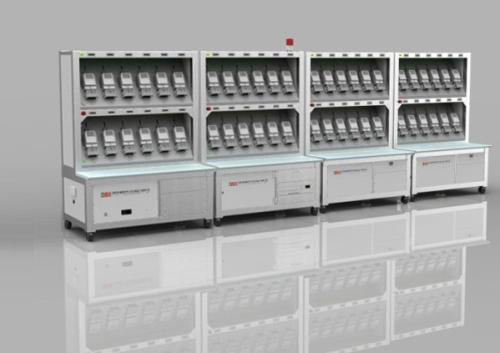

图1. 三相电能表多功能装置
