eaton比例节流阀，Valvistor盖板式插装阀
HFV（液压反馈 Valvistor )系列盖板插装阀靠一个电流控制 PWM 信号利用自调节液压设计来控制流量，该设计实现对主阀芯的伺服型控制而不用电反馈传感器。
ˇ这种阀的结构和特征开辟了液压缸和马达的广泛的应用领域。这些应用包括压铸、深拉伸压机、注塑机、集装箱搬运、链斗装载机、林业机械和自卸卡车。
在已经确定的 ISO 7368 (DIN 24342)插装阀中增加 HFV 阀，Vickers 进一步提高了已经很丰富的产品系列。
Valvis tor 技术◆ 在 Valvistor 设计中，主阀芯放大经过控制回路的小流量，类似于晶体三极管。于是Valvistor 这个名字来自阀（Valve）和晶体管（trans is tor）。

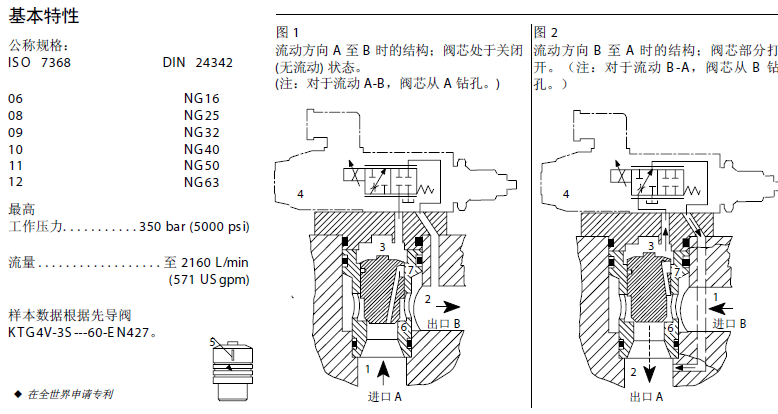

图 1 和图 2，表示符合 IS O 7368 的比例节流阀的结构。在两种情况下，一个Vickers KTG4V-3S 型比例阀用作先导控制阀。
通过在主阀芯圆柱形表面上设置轴向窄槽(5)而获得液压位置反馈。该窄槽与阀套内侧节流棱边在阀的进口与主阀芯上部容腔(3)之间形成可变阻尼口。当该阀开闭、主阀芯归座时，该可变阻尼口几乎关闭。
随着主阀芯开启，可变阻尼口面积增大
极其简单没有内部电反馈环路及配套的电子电路
两种型号：流向 A 至 B 或 B 至 A 为系统设计提供选择和灵活性
反向自由流动为系统设计提供选择和灵活性
内部控制流量安装简单，能量效率高
响应非常快为系统设计者提供对如下指令性能要求的高动态
加速度／速度／减速度轮廓：
包括升／降的缸位置控制
摆动马达动态控制
速度轮廓控制
关闭、开启平稳起动、停止无冲击允许更长时间保持高速度，从而
缩短循环时间
滞环小 对 PWM 信号一般小于 8% 可以定位
一体式反馈 内部液压反馈提供高效率、廉价的主阀芯位置控制
重复精度 对给定的操作者输入指令，提供重复的、的执行器速度
电气操作 电流控制的 PWM 信号，见先导阀电气数据，6 页
压力补偿 仅通过先导级压力补偿既可实现
成本效率高的设计 提供多重功能，如压力补偿、流量控制及反向自由流动
单向阀的功能
可选的手动操作器销式设计
与抗磨液压油和磷酸酯（非烷基）
相容
灵活地应用于各种设备
电气接线 DIN 或接线盒提供设计灵活性以满足主机厂或用户的爱好
该窄槽是液压桥路一臂的一部分，提供内部位置反馈。
当先导节流阀关闭时（图 1），没有控制流量经过归座的阀芯上的关闭窄槽。由于可变阻尼口处受控制的小开口，主阀芯上部(3)的压力等于阀进口(1)的压力。既然阀芯上端面积大于朝上进口(1)的面积，该阀芯受与阀进口及出口压差成比例的力的作用，保持在阀座(6)上。
打开先导节流阀（图 2）降低容腔(3)中的压力，使主阀芯离开其阀座运动。这使窄槽掠过节流棱边(7)，打开可变阻尼口并使流量经过控制回路。初，经过先导阀的流量等于经过窄槽的流量加上由于主阀芯开启运动而排出的流量。
主阀芯向上运动直到窄槽和先导阀压降影响阀芯上的力平衡，这时阀芯处于稳态工况，穿过窄槽和先导阀的流量相等。
如果穿过先导阀的流量减少（靠减小电磁铁的指令电流），则主阀芯的力平衡再次被打破而主阀芯向下运动，减小窄槽面积并减小进入上腔的流量，直到恢复力平衡为止。
于是，通过控制经过先导阀的流量，可把主阀芯控制在从全闭到全开的任何位置。
这样一来，得到十分简单、有效的主阀芯伺服控制。
由于控制流量返回到阀出口（即没有泄油口），该阀能量效率高。
当先导阀关闭时，如果出口压力过进口压力，主阀芯允许反向流动。（见 CVCS型号编法 ）主阀的功能取决于所配先导阀的类型。如果给先导级增加压力补偿功能，整个阀也具有压力补偿。如果配先导溢流阀，则主阀作为溢流阀来工作。
因此，主阀芯位置受一个闭环系统控制。
该闭环系统在作为内部位置反馈元件的阀芯上带有一个可变阻尼口。此反馈系统中的指令信号是比例先导溢流阀（4）设置的控制流量。
