 | 6ES7972-0BA12-0XA0SIMATIC DP,连接插头 用于 PROFIBUS 到 12 MBit/s 90° 电缆转接件, 15,8x 64x 35.6mm(宽x高x深), 终端电阻 mit 隔离功能,ohne PG-Buchse | 显示价格 | |
 | 6ES7972-0BA30-0XA0SIMATIC DP,Busanschluss- 插头 f. PROFIBUS m. schrägem 电缆转接件,max. 1,5 MBaud, 绝缘压穿连接, 15x 57,6x 39.5mm(宽x高x深), ohne 总线连接电阻 和 PG 连接插座 | 显示价格 | |
 | 6ES7972-0BA42-0XA0SIMATIC DP,连接插头 用于 PROFIBUS 到 12 MBit/s 带斜向 电缆转接件, 15,8x 54x 39.5mm(宽x高x深), 终端电阻 mit 隔离功能,ohne PG-Buchse | 显示价格 | |
 | 6ES7972-0BA52-0XA0SIMATIC DP,连接插头 用于 PROFIBUS 到 12 MBit/s 90° 电缆转接件, 绝缘压穿连接 Fast-Connect,ohne PG-Buchse 15,8x 59x 35.6mm(宽x高x深) | 显示价格 | |
| 6ES7972-0BA52-0XB0SIMATIC DP,连接插头 用于 PROFIBUS 到 12 MBit/s 90° 电缆转接件, 15,8x 59x 35.6mm(宽x高x深), 绝缘压穿连接 F | ||
SIEMENS上海朕锌电气设备有限公司
西门子PLC代理商 西门子PLC模块代理商 西门子PLC通讯模块代理商 西门子PLC模拟量模块代理商 西门子PLC模块代理商
| |
联系人：万紫云（销售部） | 传真： |
24小时业务咨询热线： | |
工作QQ：2779823058 | 电话： |
我公司只销售西门子原装，享受西门子免费一年保修 zx-plc.com ） | |
西门子代理商公司-上海朕锌电气设备有限公司本着“以人为本、科技先导、顾客满意、持续改进”的工作方针，致力于工业自动化控制领域的产品开发、工程配套和系统集成
必须连接组件如电机和编码器，以使驱动系统完整。
对于带有 DRIVE‑CLiQ 接口的电机，DRIVE‑CLiQ 电缆携带 24 V DC 电源。对于所有其它编码器模块，必须设计独立的24 V DC电源。
驱动器连接系统
图注 | 电缆 | 说明 |
|---|---|---|
(1) | DRIVE‑CLiQ 电缆 | 用于控制柜内部装配、没有24V芯线的标准电缆 |
(2) | DRIVE‑CLiQ MOTION‑CONNECT 500/800 电缆 | 包含 24 V 芯线的 MOTION‑CONNECT 500 固定安装式屏蔽电缆（例如，安装在电缆槽中） |
(3) | MOTION‑CONNECT 500/800 信号电缆 | 适用于相关测量系统；型号分为固定安装式 MOTION‑CONNECT 500 电缆（例如，安装在电缆槽中） |
(4) | MOTION‑CONNECT 500/800 电源电缆 | 固定安装式 MOTION‑CONNECT 500 屏蔽电机电缆（例如，安装在电缆槽中） |
DRIVE‑CLiQ 电缆有各种类型和长度（参见“MOTION-CONNECT 连接系统”部分）。
所需弯曲半径尤其适用于短电缆。除了需要连接该电缆的两个 DRIVE‑CLiQ 插座之间的距离外，还需要针对弯曲半径加上至少 60 mm (2.36 in) 的电缆长度。在定义预组装电缆的长度时，请参见“MOTION-CONNECT 连接系统”部分。
不使用的 DRIVE‑CLiQ 接口可用一个盲插头密封以防止污染物侵入。这些单元的附件包中提供了适宜的盲触头。
驱动器的机械组态

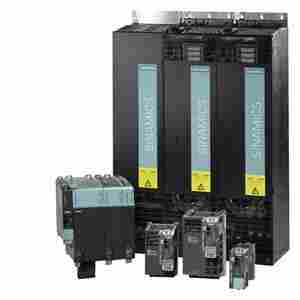

一个SINAMICS S驱动组由电源模块、电机模块电机侧模块、直流链路部件、控制器和选件扩展模块组成。
在装配书本型变频调速柜驱动组时应考虑下列条件：
必须要将 5 kW 和 10 kW 智能型电源模块安排在左侧，作为个模块。所有其他电源模块应作为个模块安排在左侧。本例中可将 CU320-2 控制单元“卡装”在进线模块左侧。
可在左右两侧将直流链路母线与额定功率为 16 kW 或更大的基本型电源模块、调节型模块和非调节型模块连接。在此情况下，可按相反顺序或在两侧布置各个模块（从右到左）（参见装机装柜单元的布置）。
在一个驱动组中只允许有一块电源模块。
如果大额定功率无法提供足够的馈入功率，就必须装备多个驱动组。
必须按额定电流的递减顺序在电源模块旁排列电机模块，即，将额定电流高的电机模块紧邻电源模块安装，将额定电流低的电机模块安装在离电源模块远的位置。
直流回路母线集成在整流柜、逆变柜、制动模块、电容器模块和控制电源模块中，这样这些模块就可以连接到变频调速柜柜组。集成的直流回路母线的载流能力由模块额定值决定，可以是 100 A 或 200 A（参见技术数据）。必须确保直流回路母线在变频调速柜柜组内的每个位置处都具有所需的载流能力。例如，在使用高输出逆变柜（200 A 直流母线）和低输出逆变柜（100 A 直流母线）时，必须在高输出逆变柜的下游安装制动模块（100 A 直流回路母线）。
直流链路适配器可用于执行多层组态。
组态驱动器排列时，在单独的排列中，应使适当屏蔽的电机电缆和线缆所有电力电缆的长不得过允许的电缆长。
书本型变频调速柜电机模块的功率分布
控制器可以灵活安置。下列几种安装方式均可以使用：
“对接”在电源模块的左侧
直接固定在安装板上的驱动组旁
安装在其他机柜面板上，考虑到允许的 DRIVE‑CLiQ 电缆长度
电机模块必须安装在电源模块旁边，额定电流从左到右下降（左侧额定电流高，右侧额定电流低）。您必须确保直流链路的电缆/母线可以满足所有连接的电机模块的载流能力要求。
例如，通过尽可能靠近并行排列母线降低、达到直流链路母线的电感，但要注意需要的爬电距离和气隙。
控制器可以灵活安置。下列几种安装方式均可以使用：
“对接”在电源模块的左侧
直接固定在安装板上的驱动组旁
安装在其他机柜面板上，考虑到允许的 DRIVE‑CLiQ 电缆长度
必须按照装机装柜型设备的规则组态混合驱动器组。书本型电机模块可通过直流链路整流器适配器连接到更高级别的直流链路母线。有两种可行的连接选择 - A 和 B。采用 A 时，使用合适的直流链路整流器适配器连接各个书本型电机模块。采用 B 时，书本型电机模块相互连接并连接到内部直流链路母线，在后一个电机模块上使用直流链路整流器适配器连接更高级别的直流链路母线。在后面的情况中，必须将直流链路整流器适配器安装在线路右侧的后一个电机模块上。对于使用不同额定电流的模块排列，书本型驱动器组组态下的方针也适用于混合驱动器组。
理论上，可根据电源模块的直流链路额定电流设计更高级别的直流链路母线全长。然后，通过馈电端的线路保险丝保护母线。
如果直流链路母线或电缆的横截面缩小，必须对该支路进行防短路设计。电机模块的与电流极限机制横截面缩小的支路连接，然后对其进行保护以防过载。不建议将母线或电缆的横截面缩小到强制小横截面。假设至电机模块的电缆路径上的电缆损坏不会导致过载，且通过电机模块保护电路支路以防过载，所以无需附加过载保护（保险丝）。
横截面限制缩小或电流设计不具有防短路功能时，为了保护相关直流链路连接，必须在横截面缩小的部分开始处安装支路保险丝。在发生故障时，保险丝必须可以中断直流故障电流，其他类型的微型断路器不适用。
在带有接地中点（TN 系统）的电源中 (A) 选项支路保险丝的分配所进行的计算基于这样的假设，即 τ = L/R< 10 ms 适用于直流故障电路中的时间常数 τ，并且故障电流在长 1 s 后由熔断器中断。
逆变柜 | 导体上允许的工作温度为 70 °C (158 °F) 时， | 直流链路整流器适配器 | LV HRC 熔断器 | ||
|---|---|---|---|---|---|
| 带有刀片式触头 | 螺钉型接线端子 | |||
A | mm2 | 订货号 | A | 订货号 | 订货号 |
3 | 2.5 | 6SL3162-2BD00-0AA0 | 25 | 3NE8015-1 | 3NE8715-1 |
5 | 2.5 | 25 | 3NE8015-1 | 3NE8715-1 | |
9 | 4 | 50 | 3NE8017-1 | 3NE8717-1 | |
18 | 10 | 63 | 3NE8018-1 | 3NE8718-1 | |
30 | 10 | 80 | 3NE8020-1 | 3NE8720-1 | |
45 | 35 | 6SL3162-2BM00-0AA0 | 125 | 3NE8022-1 | 3NE8722-1 |
60 | 70 | 160 | 3NE8024-1 | 3NE8724-1 | |
85 | 95 | 200 | 3NE3227 | 3NE8727-1 | |
132 | 95 | 315 | 3NE3230-0B | 3NE8731-1 | |
200 | 95 | 400 | 3NE3230-0B | 3NE8731-1 | |
2 × 3 | 2.5 | 6SL3162-2BD00-0AA0 | 20 | 3NE8015-1 | 3NE8715-1 |
2 × 5 | 4 | 35 | 3NE8017-1 | 3NE8717-1 | |
2 × 9 | 10 | 63 | 3NE8018-1 | 3NE8718-1 | |
2 × 18 | 10 | 125 | 3NE8022-1 | 3NE8722-1 | |
