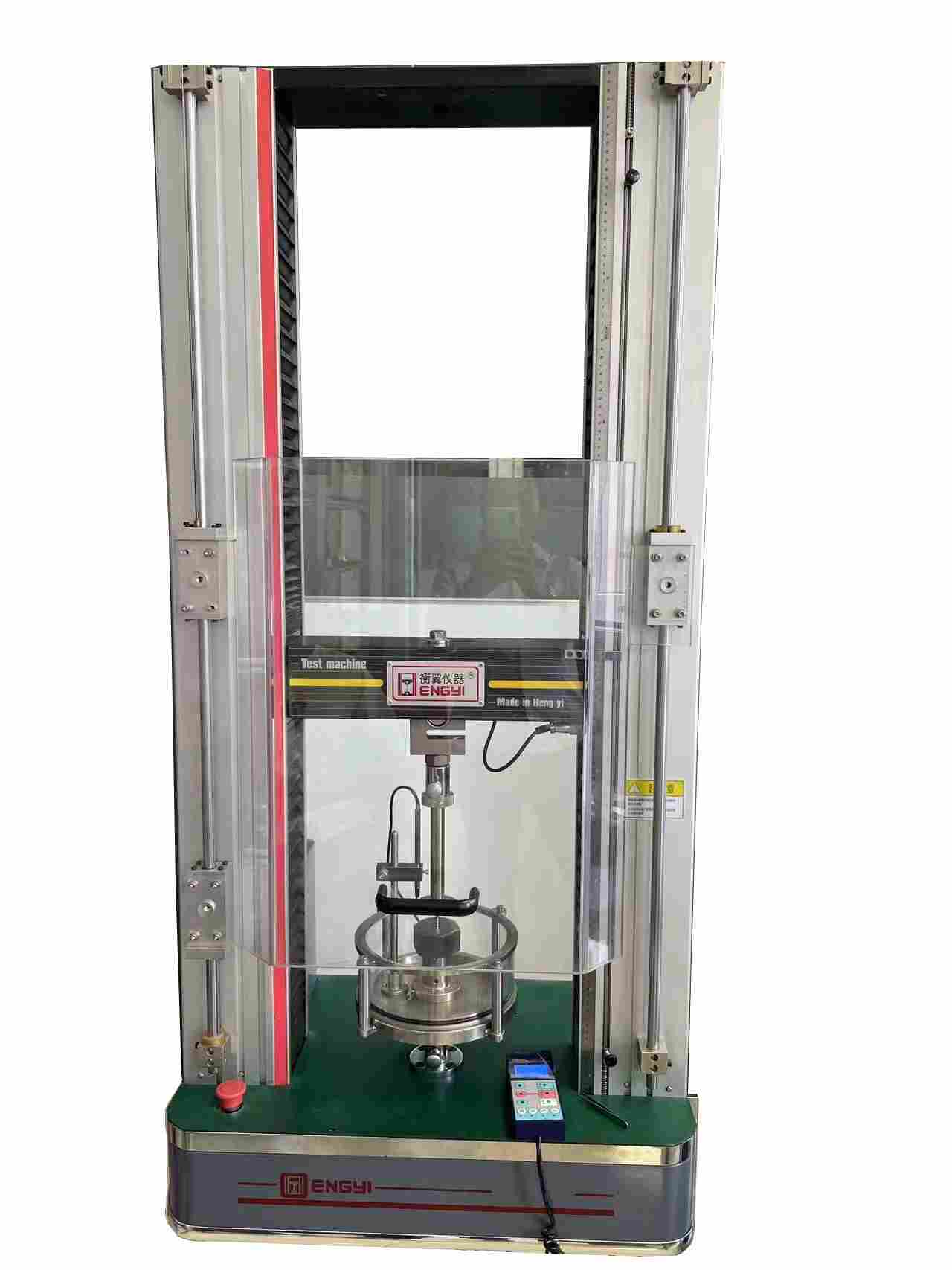

微机控制小冲杆试验机的测试原理

微机控制小冲杆试验机的测试原理是利用冲杆以一定的载荷冲压微小圆形薄片试样（通常直径10mm、厚度0.5mm以下）进行加载测试, 通过试验机软件记录试样从变形到*终破裂失效的整个过程中在役材料的弹性模量、屈服强度、塑性性能、抗拉强度、断后伸长率、韧-脆转变温度、断裂韧度、蠕变性能和黏塑性性能等各种力学性能和损伤程度，从而为结构的剩余寿命预测和完整性评定提供可靠的依据。支持高温（可达1000℃）或低温环境下的力学测试。

该测试仪的型号为HY-0580，其载荷能力可达5000N，变形量程为5mm，而变形测量精度高达3um。在加载速率方面，它能够以2-5mm/min的速度进行测试。

微机控制小冲杆试验机技术参数：

1.  产品规格：   HY-0580

2． 精度等级：   0.5级

3． 负荷：   5000N

4． 有效测力范围：0.1/100-100;

5． 试验力分辨率，负荷±500000码；内外不分档，且全程分辨率不变。

6． 有效试验宽度：380mm

7． 有效试验空间：800mm

8． 试验速度:：0.001~500mm/min(任意调)

9.  速度精度：示值的±0.5%以内；

10．位移测量精度：示值的±0.5%以内；

11．变形测量精度：示值的±0.5%以内；

12．应力控速率范围： 0.005%～6％FS/S

13．应力控速率精度： 速率＜0.05％FS/S时，为设定值的±1%以内；速率≥0.05％FS/S时，为设定值的±0.5%以内；

14．应变控速率范围： 0.002%～6％FS/S

15．应变控速率精度： 速率＜0.05％FS/S时，为设定值的±2%以内；速率≥0.05％FS/S时，为设定值的±0.5%以内；

16. 恒力/位移/变形测量范围：0.5％～99.99FS

17．恒力/位移/变形测量精度：设定值＜10％FS时, 为设定值的±1%以内； 设定值≥10％FS时, 为设定值的±0.1%以内；

18．试台升降装置：快/慢两种速度控制，可点动；

19．试台安全装置：电子限位保护

20．试台返回：手动可以速度返回试验初始位置，自动可在试验结束后自动返回；

21．试验定时间自动停车,试验定变形自动停车,试验定负荷自动停车

22．载保护：过负荷10%时自动保护；

23. 自动诊断功能，定时对测量系统、驱动系统进行过载、过压、过流、负荷等检查，出现异常情况立即进行保护

23．电源功率： 750W

24．主机重量： 120kg

25. 电源电压:  220V（单相）

26. 主机尺寸：680*400*1420mm

27.整机体积：0.98方，重：208KG.

28. 试样规格：直径10mm,厚0.5mm的钢板，钢球直径：1mm
