MTL5546Y伊顿eaton安全栅技术规格

MTL5546Y伊顿eaton安全栅技术规格

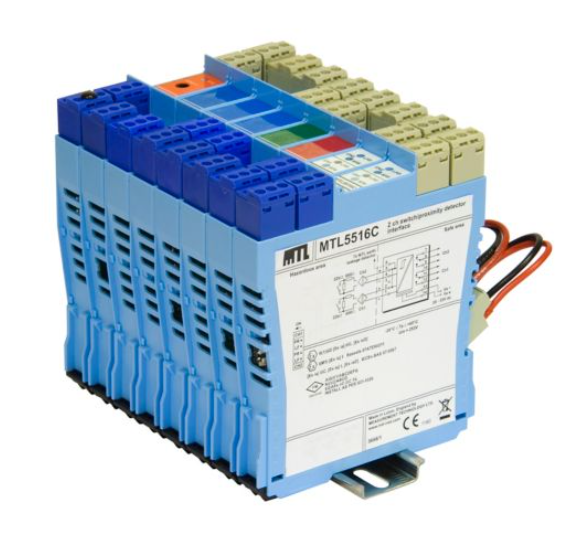

伊顿Crouse Hinds系列MTL5500隔离驱动器

TL4514D   1ch开关/ prox输入，双路输出继电器

MTL5541   1ch 2/3线发射机中继器

MTL5541A   1ch发射机中继器，被动输入

MTL5541AS   1ch发射机中继器，无源输入，电流接收器

MTL5541S   1ch 2/3线发射机中继器，电流接收器

MTL5544   2ch 2/3线发射机中继器

MTL5544A   2ch发射机中继器，被动输入

MTL5544AS   2ch发射机中继器，被动输入，电流接收器

MTL5544D   1ch 2/3线发射机中继器，双输出

MTL5544S   2ch 2/3线发射机中继器，电流接收器

MTL5516C   2ch DI带转换继电器输出

MTL5514D   1ch开关/ prox输入，双路输出继电器

技术规格

Eaton Crouse Hinds系列MTL5500隔离驱动器，1通道，模拟输出，20-35 Vdc，0.8W，35mA，4-20mA信号，HART，输入：正常<6.0V，开路<0.5mA，LED指示：绿色=电源，适用于带LFD的阀门定位器

MTL5546Y-FSM评估

产品长度/深度

109.8毫米

产品高度

118.8毫米

产品宽度

15.8毫米

产品重量

150克

产品规格

类型

适用于具有线路故障检测功能的4-20mA HART阀门定位器

区域分类

危险/分类场所

标准类型

国际电工委员会

IECEx/ATEX

IECEx/ATEX危险等级

区域0

*低环境工作温度

-20摄氏度

*环境工作温度

60摄氏度

*低环境储存温度

-40摄氏度

*环境储存温度

80摄氏度

湿度

相对湿度5-95%

信号类型

模拟输出

信号范围

4-20mA

响应时间

在100ms内沉降到*终值的200µA以内

*小负载电阻

90Ω（<50Ω时短路检测）

通道数

1.

终端容量

接受*2.5mm2绞合或单芯导线

安装方法

T型截面35mm DIN导轨

电磁兼容性

EN61326

涟漪

峰间电流<40µA

符合IEC61508的安全完整性等级

SIL2和SIL3

支持通信

高速可寻址远程传感器

电气连接

压接套圈

电源

20-35Vdc

当前消耗

24 Vdc时为35mA

电隔离

安全区电路和电源之间的250V rms

LED指示

是的

LED颜色-电源

绿色

功率耗散

24V时为0.8W

输入/输出特性

正常<6.0V

开路电流<0.5mA

*负载电阻

800Ω（20mA时为16V）

开关频率

500赫兹至10千赫

转移准确率

优于20µA

温度漂移

<1.0µA/°C

低于/出范围

量程=24mA

低于范围=1mA
