8240500.9101.024.00宝硕流体阀的性能

8240500.9101.024.00宝硕流体阀的性能

产品参数

型号

8240500.9101.024.00

订货号

2AZH5005

介质

中性气体和液体

工作压力 (bar)

0,1 … 10

接口尺寸

G1/4

应用行业

精密流体控制行业

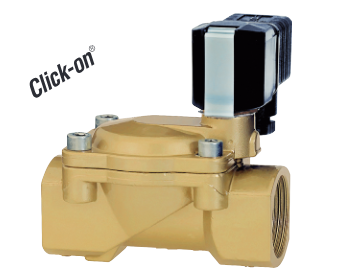

产品描述

82400/82410

2/2通隔膜阀

–端口尺寸：DN 8。.. 50,

1/4 ..2（ISO G/NPT）

–高流速

–潮湿操作

–功能性

紧凑设计

–电磁阀

可互换，无

工具（点击®）

–国际认可

技术特点

介质：

中性气体和液体

切换功能：

常闭

操作：

间接电磁阀驱动

安装位置：

可选，*

顶部垂直电磁阀

流向：

决心

端口大小：

G1/4、G3/8、G1/2、G3/4、G1、G1

1/4，G1 1/2，G2

1/4 NPT，3/8 NPT，1/2 NPT 3/4

NPT，1 NPT，1/4 NPT，1/2 NPT，

2 NPT

工作压力：

见表

压差：

所需压力为0.1巴（1.45磅/平方英寸）

流体温度：

–10 ...90°C（+14…+194°F）

环境温度：

–10 ...+50°C（+14…+122°F）

材料：

主体：黄铜（CW617N）

阀座密封：NBR

内部零件：不锈钢，

聚偏二氟乙烯

用于受污染的液体

插入过滤器

。

技术数据——标准型号

符号端口尺寸孔板阀长度流量kv值*1）工作压力*2）重量型号

（mm）（毫米）（立方米/小时）（巴）（磅/平方英寸）（千克）V直流/交流电磁阀。
