德国FESTO费斯托阀岛10P-10-8A-IC-N-Z-5C3M+U

产品图片

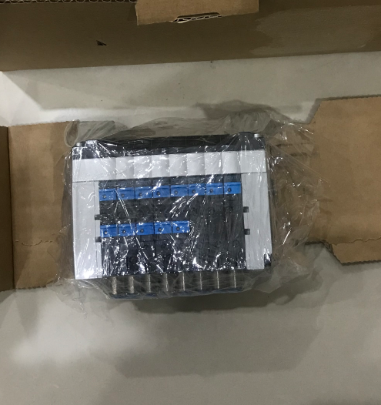

实物图片

型号

特性 值

电气控制 AS-I 接口

CPI 安装系统

单个接口

现场总线

多针插头

电气 I/O 系统 是

端子类型 10

工作介质 压缩空气，符合 ISO 8573-1:2010 [7:4:4]

工作和先导介质说明 可用润滑介质工作（之后须一直润滑介质工作）

介质温度 -5 °C ... 50 °C

环境温度 -5 °C ... 50 °C

储存温度 -20 °C ... 40 °C

防护等级 IP65

耐腐蚀等级 CRC 1 - 低耐腐蚀能力

2 - 中等耐腐蚀能力

抗振性 运输应用测试，严重性等级 2，符合 FN 942017-4和 EN 60068-2-6

耐冲击性 冲击测试，严重性等级 2，符合 FN 942017-5 和 EN 60068-2-27

工作压力 -0.09 Mpa ... 1 Mpa

工作压力 -0.9 bar ... 10 bar

气源压力注意事项 0 - 0.8 MPa，使用外先导气源

0 - 8 bar，带外部先导气口

先导压力 Mpa 0.3 Mpa ... 0.8 Mpa

先导压力 3 bar ... 8 bar

油漆湿润缺陷物质（PWIS）符合性 VDMA24364-B1/B2-L

CE （见合格声明） 符合欧盟电磁兼容性指令

符合欧盟防爆指令 (ATEX)

符合欧盟 RoHS 指令

CE 标记（见合格声明） 符合英国 EMC 指令

根据 UK EX 指令

符合英国 RoHS 指令

KC 标记 KC-EMV

RCM 商标

c UL us - (OL)

防爆 I 类，2 区 (US)

区 2 (ATEX)

2 区 (UKEX)

ATEX 气体类别 II 3G

欧盟境外防爆 EPL Gc (GB)

NEC 500 I 类，2 子类

2026/1/7 - 更新导致更改恕不另行通知 - Festo SE & Co. KG 1/2

特性 值

气体防爆阻燃类型 Ex ec IIC T4 Gc X

防爆环境温度 -5°C <= Ta <= +50°C

材料说明 RoHS 合规

阀岛结构 固定宽度

*阀位数量 8

*阀功能数 16

压力区*数量 2

驱动方式 电控

阀功能 真空发生器

真空发生器 + 两位两通，常闭，单稳态

结构特点 活塞闸阀

密封原理 软密封

阀尺寸 10 mm

先导气源 外部

内先导

*标准标称流量 10 mm 时为 400 l/min

公称通径 4 mm

适用于真空 是

工作气口 M7

QS-4

QS-6

QS-1/8

QS-1/4

气接口，气口 1 共线

气接口，气口 2 M7

气接口，气口 3 共用管线

气接口，气口 4 M7

先导气口 12/14 共用管线

先导排气口 82/84 共用管线

信号状态显示器 LED

标称工作电压 DC 24 V

阀岛 CPV10

阀岛采用分段设计，可通过 CP 接口连接到电气终端 CPX。集成诊断和状态监视功能 (Fieldbus Direct)。

• 在*小空间内具有*功率密度

• 三种规格

• 接口类型和安装类型多种多样

• 多针或现场总线控制

• 与 IO-Link 兼容

德国FESTO费斯托阀岛10P-10-8A-IC-N-Z-5C3M+U
