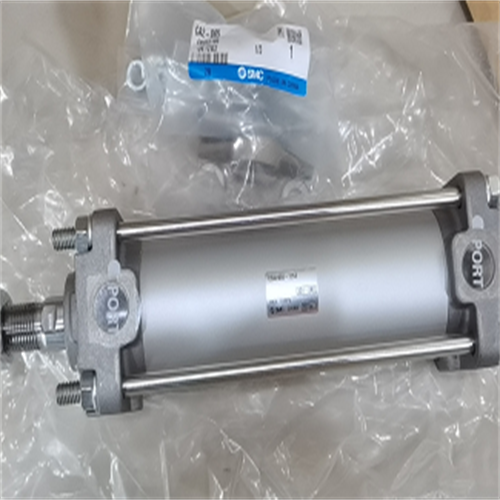

CDA2D40-600JZ-M9BAZ 日本SMC标准气缸

CDA2D40-600JZ-M9BAZ 日本SMC标准气缸

关于SMC气缸的描述

CA2-Z 系列 气缸/标准型:单杆双作用

质量*减少15%

气缓冲易于调节

从小型磁性开关到耐强磁场磁性开关都可以安装

设定了杆端安装件、摆动底座安装件的型号 (省去了分别订购气缸和支件的时间)

带磁性开关 (CDA2系列：CDA2，CDA2W，CDA2K，CDA2KW，CDBA2，CDA□H，CDA2W□H，CDA2□Q)

SMC气缸安装之后，将投入正常的工作当中。气缸的工作主要是压力化为动力的一个过程，在运行的工作压力范围之内，要先没有压力的运行状态下，尝试2~3次，确保气缸能正常的工作，在施加压力。

缓冲带是转角SMC气缸中，常用的一个辅助器械，在工作之前，就应该使用它。将调节带调节到阻力的总线小位置上。SMC气缸投入正常的工作后，增大缓冲的阻力，直到调节到总线合适的位置为止。

当所有程序都完成之后，还要在螺栓和连接的地方加上润滑油，这样能起到缓冲阻力，减少摩擦，延长机械寿命的作用。

内置磁环 D 内置磁环

安装方式 D 双耳环型

缸筒材质 - 铝缸筒

缸径 40 缸径 40mm

通口螺纹的种类 - Rc

气缸行程 600 气缸行程 600mm

气缸追记号 J 尼龙帆布保护套,气缓冲

行程调整标记 - 无

双行程标记 - 无双行程标记

气缸行程2 - 无气缸行程2

气缸追记号2 - 无防护套,气缓冲

摆动底座 - 无

杆端安装件 - 无

磁性开关型号 M9BAZ 耐水性强2色显示, 无触点磁性开关, 直接出线式, 带指示灯, 2线式, 横引出, 导线长5m, 适用电压：DC24V(DC10~28V)

磁性开关个数 - 2个 或 无

字段描述 取值描述

配管口径 1/4

适用流体 空气

形式 气压式

动作方式 双作用

杆端形状 外螺纹

杆端外螺纹尺寸 M14X1.5

*低使用圧力 [MPa] 0.05 MPa

*使用圧力 [MPa] 1.0 MPa

保证耐压力 [MPa] 1.5 MPa

使用流体温度 *小値 [°C] -10 ℃

使用流体温度 *値 [°C] 60 ℃

周围温度 *小值 [°C] -10 ℃

周围温度 *值 [°C] 60 ℃

给油 不给油式

使用活塞速度 小值 [mm/s] 50 mm/s
