TX3C-A024M安士能金属开关带解锁装置

TX3C-A024M安士能金属开关带解锁装置

082953

TX3C-A024M

TX系列安全开关，M20 x 1.5电缆进线口，负载式解锁装置

TX3C-A024MC1991

093118

TX3C-A024MC1991

TX系列安全开关，M20 x 1.5电缆进线口，应急逃生解锁装置，负载式解锁装置

TX3C-A024MC2161

098946

TX3C-A024MC2161

TX系列安全开关，M20 x 1.5电缆进线口，应急逃生解锁装置，负载式解锁装置

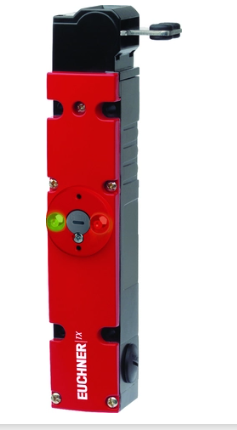

产品简介

TX系列安全开关，M20 x 1.5电缆进线口，负载式解锁装置

3个M20 x 1.5电缆进线口

用于门位置的触点

可在承载时解锁

辅助解锁装置

LED指示灯

通电解锁

可以90°增幅进行调整

LED指示灯

开关有两个可自由分配的LED指示灯（红色和绿色）。

门锁原理

通电解锁：如果防护装置上的门锁功能是基于通电解锁原理，则防护装置将通过弹簧力锁止，直到门锁电磁线圈通电为止。解锁通过电磁力实现。也称为机械上锁。

开关元件

ETX C

缓动式开关触点

用于门锁的触点：2个强制断开触点 + 1个常开触点

用于门监控的触点：1个常开触点

辅助解锁装置

当锁止装置出现故障（如电源故障）时，可以通过正面的辅助解锁装置进入机器。解锁功能可通过工具或钥匙来实现。为防止辅助解锁装置被滥用，必须采取保护措施（如铅封、漆封）。

负载式解锁装置

此开关提供附加固定作用力。对于带锁止功能的安全开关，固定作用力指的是：当安全开关处于锁止状态时，在确保不能对锁止装置进行开锁的条件下，触发块允许承受的*力。

所需附件

不包含触发块。

电气连接值

套期保值 max. 4 A gG

功耗 8 W

连接横断面 0.34 ... 1.5 mm²

额定绝缘电压Ui 250 V

额定冲击电压 Uimp 2.5 kV

利用类别

AC-15 4A 230V

DC-13 4A 24V

电磁线圈工作电压

AC/DC 24 V -15% ... +10%

电磁线圈占空比 100 %

切换电压

*小（10 mA时） 12 V

切换电流

*小（24 V时） 1 mA

控制电压

Us AC/DC 24 伏特

热额定电流Ith 4 A

机械值和环境

Anfahrgeschwindigkeit max. 20 m/min

接近方向 A

连接类型

3 x M20 x 1.5

门位置的常开触点数 1

门锁监控功能的常开触点数 1

门锁监控功能的强制断开触点数 2

拔出力 35 N

触发频率 max. 1200 1/h

触发力 35 N

安装方向 任何

插入深度 32 mm

存储温度 -25 ... 80 °C

机械寿命 1 x 10⁶

固定作用力 50 N

切换原则 缓动式开关触点

保护等级 IP67

环境温度 -20 ... 80 °C

材料

触点 银合金，电亮金

壳体 压铸合金阴极浸镀

锁紧力Fmax 1700 N

锁紧力FZh 1300 N

门锁原理 通电解锁
