WIKA测量探杆型号TR10-A适用于热电阻温度计

WIKA测量探杆型号TR10-A适用于热电阻温度计

应用

维护时的测量探杆更换

工业和实验室应用

功能特性

应用范围：-196 ... +600 °C [-320 ... +1.112 °F]

绝缘铠装隔热电缆制成

功能安全型（SIL），带T32温度变送器

负载弹簧设计

可根据危险区域选择不同类型（详见数据资料第2页）

描述

该温度探杆符合DIN 43735标准，其配置的热电偶测量插芯需安装在保护装置中。无护套保护的情况只建议在特殊情况下使用。这些测量探杆由弹性铠装电缆制成。感温元件位于测量探杆底部。这种形式带有装载弹簧，确保测量探杆伸到护套底部。

除了DIN形式外，客户要求的特殊版本也可以提供，如：

不同插深（插芯长度也可定制）

端部安装套管，适配护套的内径

无接线块

带变送器

测温元件的类型和数量、精度等级与连接方式都可根据实际应用要求单独选择。

TR10-A还可选配各种不同类型的防爆证书。

该温度探杆不带接线块，客户可自行安装温度变送器， 也可选用威卡模拟或数字变送器。

原则上，WIKA True Drift Detection可以在所有由矿物绝缘制成的电阻温度计中实现

直径为6毫米[0.24英寸]的铠装电缆。

设计

电阻温度计

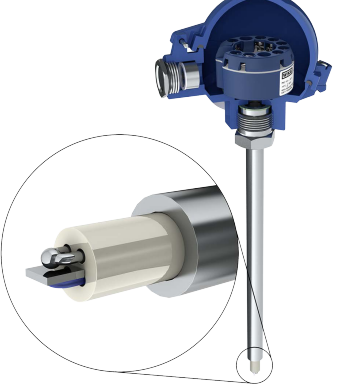

在铠装电阻温度计中，探头的柔性部分由矿化金属护套电缆（MIMS电缆）组成。它具有不锈钢外护套，

其包含嵌入高密度陶瓷内的绝缘内部导体

化合物。测量电阻器直接连接到

铠装电缆。

漂移检测传感器设计与标准版本的不同之处在于

探头*。

传感器

测量元件

连接方式

单元件Pt100，1 x 4线

根据EN 60751，等级精度的有效范围

Pt100 A级-30。..300°C[-22…+572°F]

B类-50。…+500°C[-58…+932°F]

测量插件

薄膜测量电阻器Pt100 1）

直径∅d

单位为毫米[英寸]
