产品描述

Ni 100/500/1000 DIN 43760

信号源位置

T4-6危险区域，IIC, 0区

A组A组危险地点

输入信号范围

-75 + 75 mv,或0到400Ω(0到1000ΩPt和倪传感器)

输入信号范围

3到150 mv,或10到400Ω(10 - 1000ΩPt和倪传感器)

RTD励磁电流

200年μa名义

热电偶冷端补偿

自动或可选择的

冷端补偿误差

≤1.0°C

共模抑制

50Hz或60Hz、240V 120dB (500ms响应)

系列模抑制

50Hz或60Hz为40dB

校准精度(20°C)

(包括滞后、非线性和重复性)

输入:(500毫秒响应)

mV / THC:±15μv或±0.05%的输入值

RTD:±80 mΩ

输出:±11μa

温度漂移(典型的)

输入:

mV/THC:输入值的±0.003% /℃

RTD:±7 mΩ/°C

输出:±0.6μa /°C

校准精度和温度漂移的例子

(RTD输入- 500ms响应)

跨度:250Ω

准确度:±(0.08/250 + 11/16000)x

= 0.1%跨度

温度漂移:±(0.007/250 x 16000 + 0.6)μA /°C

=±1.0μa /°C

传感器故障时的安全驱动

*的，低档的，或低档的

通道数量

2

开关位置

0区，IC，T6危险区域

Dw.1，GroupA，危险区域

接近开关的位置

0区,IC,T4-6危险区域(如经适当)

Dv.1、GroupA、危险区域

危险区输入

接近开关(NAMUR)的输入符合BSEN60947-5-6:2001标准

传感器电压

7到9Vdc，1k显士10%时

输入/输出特性

正常相位

如果输入>2.1mA(输入电路<2kΩ),输出闭合

如果输入<1.2mA(输入电路>10kΩ)，输出断开

滞后:200μA(650),标称

线路故障检测(LFD)(选择后)

用户可通过设备侧面的开关进行选择。每个通道都有LED

指示线路故障。如果检测到输入线路故障，通道输出继电器

断电。

如果<50μA，开路报警打开

如果>250μA，开路报警关闭

如果R<100Ω，短路报警打开

如果R>360Ω，短路报警关闭

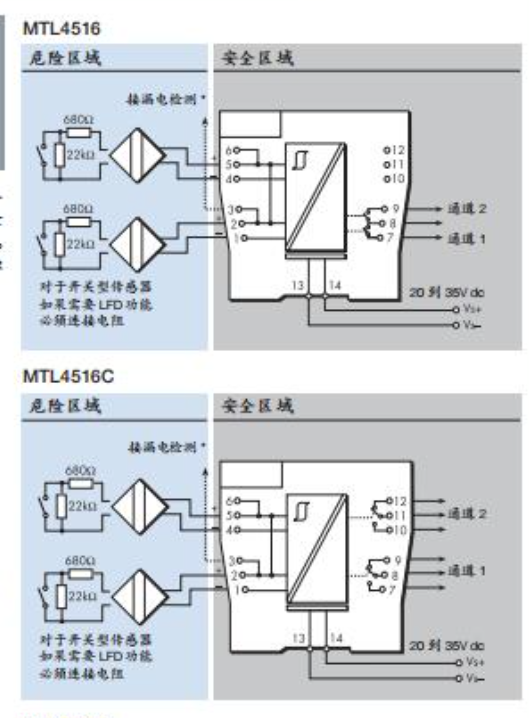

注意:对于干接点输入，如果使用LFD功能，则必须安装电阻

5002列1K2与开关串联

20k2列25K与开关并联
