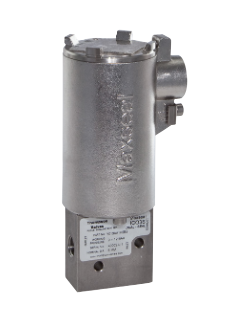

YX13AA1H1BS072诺冠防爆电磁阀样册信息

YX13AA1H1BS072诺冠防爆电磁阀样册信息

产品参数

型号

YX13AA1H1BS072

订货号

21YE3067

介质

液态和气态

工作压力 (bar)

0 ... 12

接口尺寸

1/4 NPT

应用行业

工业自动化行业

端口尺寸：1/4“

（ISO G/NPT）

>直接表演-

本质安全

电磁阀

>可靠且寿命长，

理想的一次

安装

>直接电磁阀

操作阀

气动控制

或液压操作

设备

>全球批准

IECEX、ATEX、FM、CSA、，

尼泊尔TRCU

>安全完整性等级

硅2/硅3（硅4

冗余的

仅配置）

>环境

保护：

NEMA 4X，IP66/X8

技术数据-标准型号

符号端口大小功能操作

压力

（bar）

手册

以（权力）否决

重置

导管

连接

ATEX温度范围

媒体环境

（摄氏度）

重量

（kg）

维度

号码

V-32C-E-F

V-32C-EH-F

V-32C-ER-F

1/4 NPT 3/2 NC 0。.12不带M20 x 1.5防爆II 2 GD，防爆IIC-55。+69°C-60。..69°C 2.0 1 x 13aa1h1bs

G 1/4 3/2 NC 0。.12不带M20 x 1.5防爆II 2 GD，防爆IIC-55。+69°C-60。..69°C 2.0 1 x 13ae1h1bs

2 2

1 3

1/4 NPT名称3/2 NC 0。.12不带M20 x 1.5防爆II 2 GD，防爆IIC-55。+69°C-60。..69°C 2.0 3 x 13anah1bs

G 1/4名称3/2 NC 0。.12不带M20 x 1.5防爆II 2 GD，防爆IIC-55。+69°C-60。..69°C 2.0 3 x 13aneh1bs

2.

1 3

1/4 NPT 3/2 NC 0。..12 PBMR*1）M20 x 1.5防爆II 2 GD，防爆IIC-55。+69°C-60。..69°C 2.5 2 x 13pa1h1bs

G 1/4 3/2 NC 0。..12 PBMR*1）M20 x 1.5防爆II 2 GD，防爆IIC-55。+69°C-60。..69°C 2.5 2 x 13pe1h1bs

2 2

1 3

1/4 NPT名称3/2 NC 0。..12 PBMR*1）M20 x 1.5防爆II 2 GD，防爆IIC-55。+69°C-60。..69°C 2.5 4 x 13pnah1bs

G 1/4名称3/2 NC 0。..12 PBMR*1）M20 x 1.5防爆II 2 GD，防爆IIC-55。+69°C-60。..69°C 2.5 4 x 13pneh1bs

*1） PBMR=按钮手动复位

通过能量限制屏障的标称电压为12 V直流

工作电流>=32mA

响应时间拉入3。..4秒，退出时间<60毫秒

跌落电流>=6mA

线圈额定值293欧姆

技术数据——电磁阀操作器

典型功耗0.43瓦

电压保护标配浪涌抑制二极管

线圈封装等级H

泄漏性能：50°C时气密性<30 cc/m，-55°C时

线圈占空比

技术特点

介质：

液压和气动-

客户并确认

兼容性

操作：

直接电磁阀操作

提升阀

安装位置：

电磁阀垂直

流量：

0.6Cv（8.7kv）

端口大小：

1/4 NPT，G1/4

工作压力：

0…12巴（0…174磅/平方英寸）

温度：

媒体：

-55 .+69°C（-67..156°F）

环境：

见下表

空气供应必须足够干燥

避免在特定温度下结冰

低于+2°C（+35°F

材料：

阀体、阀芯、线圈外壳

顶盖：

不锈钢1.4404（316 L）O型圈阀座和密封件：高NBR

其他密封材料可应要求提供
