 ITV1000·2000·3000 系列 电气比例阀

通过电气比例信号，实现对压缩空气的无级控制

灵敏度：0.2kPa(100kPa)

直线性：±1%以内(F.S.)

迟滞：0.5%以内(F.S.)

通信：CC-Link, DeviceNet, PROFIBUS DP, RS-232C

字段描述 字段取值 取值描述

形式 1 1000型

压力范围 5 0.9MPa

电源电压 0 DC24V

输入信号 0 电流型DC4～20mA(汇式)

监控输出 4 模拟输出DC4～20mA(汇式)

螺纹的种类 F G

连接口径 2 1/4

托架 - 无托架

电缆插头 N 无电缆插头

压力表示单位 3 bar

订制规格 X256 模拟输出・电流类型（源类型）  样本

CE - 标准型

形式 单体阀

*供给压力 1.0MPa

消耗电流 0.12A

输入阻抗电压型 6.5kΩ

直线性 ±1%F.S.

迟滞 0.5%F.S.

重复性 ±0.5%F.S.

灵敏度 0.2%F.S.

温度特性 ±0.12%F.S.

环境温度及使用流体温度 0~50℃

输出压力显示精度 ±2%F.S.±1digit

保护构造 IP65

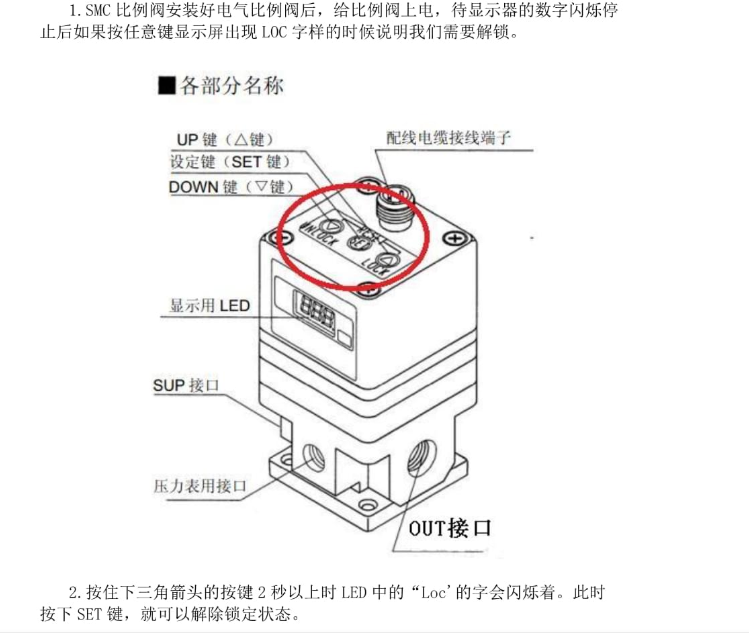

3.按下SET键，会出现小压力设定(LED显示为F-1)通过用下三角和上三

角来设定*小值之后请按SET 键。会出现(LED显示为F-2)。通过用下三角和

上三角设定*值，完成设定后请按SET 键。

②设定锁定状态

(取消操作)

①持续按2秒以上

UNLOCK

LOcK

4.完成*值和*小值设定后我们要对按键进行上锁,人以免造成不相关人

员对其进行错误的设定，首先按住上三角键2秒以上时ER的nL”的字

会闪烁着。此时按下SET 键，就可以将按键进行锁定了。

<键锁定状态解除时)

LED显示
