NFK 南国工业 NK-4100 双边松套法兰带状编织不锈钢金属软管

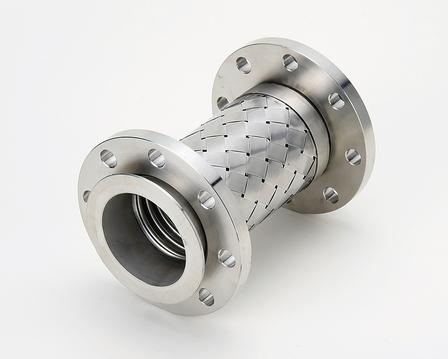

NK-4100实物图

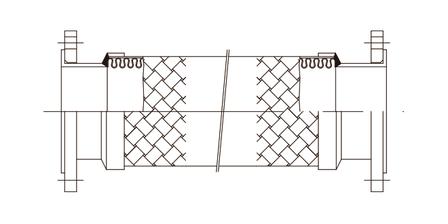

结构剖面图

一、产品基础概述

：NFK 南国フレキ工業（日本南国柔性工业）型号：NK-4100 法兰式带状编织柔性波纹管结构特点：两端均为可旋转松套法兰，外层钢带带状编织网套，拉伸量极小，专为 80A~350A 中大型工业管道设计核心用途：修正管道安装误差、吸收热胀冷缩位移、缓冲水泵 / 风机设备振动、抵消地基沉降与地震形变；无法吸收管道扭转变形，安装严禁扭曲软管同系列区分：NK-4000 单松套法兰；NK-4100 双边松套法兰，两端均可自由旋转对位

二、分层材质结构（介质由内至外）

1. 波纹管主体：STD 标准波纹 / SA 高柔波纹，材质 SUS304、SUS316L 二选一

2. 外层防护：SUS304 钢带带状编织网套，搭配固定环限位，伸缩幅度低、抗拉伸、抗水锤冲击

3. 接管段：波纹管与端接管全自动氩弧一体焊接，无渗漏夹层

4. 法兰：双边 JIS10K 松套法兰，标配 SS400 碳钢法兰；可选 SUS304/SUS316L 全不锈钢法兰

5. 密封配件：标准无石棉垫片，高温工况可升级 PTFE 氟复合垫片

三、核心技术参数

1. 压力标准：JIS10K，额定工作压力 1.0MPa

2. 公称口径：80A～350A

3. 标准*短长度80A~250A：300mm300A~350A：350mm支持 300mm~3000mm 任意非标长度定制

4. 使用温度：标准垫片 -20℃ ~ 200℃；特种内衬*低 - 193℃

5. 适配介质：清水、冷却水、压缩空气、低压蒸汽、工业润滑油、中性工艺药液、真空管路流体

6. 位移补偿：轴向伸缩、横向偏移、角向偏转

四、产品核心优势

1. 双边 360° 旋转松套法兰，施工改造更便捷两端法兰均可自由转动，大型管道现场安装无需*对齐螺栓孔，大幅降低大口径管路施工难度，新旧厂区改造*。

2. 带状钢带编织网套，低拉伸高刚性区别普通钢丝编织网，钢带限位结构拉伸量极小，可抵消大管路介质盲板推力，避免波纹管过度拉长破损，长期运行稳定性更强。

3. 全不锈钢过流部件，耐腐蚀无析出波纹管、网套均为奥氏体不锈钢，SUS316L 款适配纯水、半导体、食品洁净管路，无金属离子污染流体。

4. 中大口覆盖工厂主流主管规格80A~350A 区间适配中央空调管路、循环水主管、大功率泵阀出口，厂房标准化通用补偿配件。

5. 一体焊接接管，密封耐久波纹管与接管无缝熔焊，配合限位钢带网套缓冲启停水锤冲击，持续振动工况不易开裂渗漏。

五、NK-4000 与 NK-4100 选型对比

表格

六、典型应用场景

1. 大型工厂、产业园循环冷却水主管道减震补偿段

2. 商业综合体中央空调冷热媒大口径输送管路

3. 大功率供水泵、锅炉低压蒸汽管路进出口柔性接头

4. 半导体、锂电厂房中性药液大流量输送主管

5. 真空设备、风机机组减震接驳管道

七、选型与使用注意事项

1. 介质限制：强酸、卤素、强腐蚀有机溶剂禁用，腐蚀工况选用 NK-CT2 PTFE 内衬系列软管。

2. 安装预留充足弯曲余量，禁止强行扭转、拉扯波纹管校正管道错位。

3. 介质温度过 200℃，必须更换耐高温 PTFE 氟密封垫片。

4. 海边、地下高盐雾厂区，全套选配 SUS316L 不锈钢波纹管与法兰。

5. 管路试压按 1.5 倍额定压力（1.5MPa）打压检测，确认无渗漏再投入使用。
