NFK 南国工业 NK-5100 法兰卡箍紧固式不锈钢金属软管

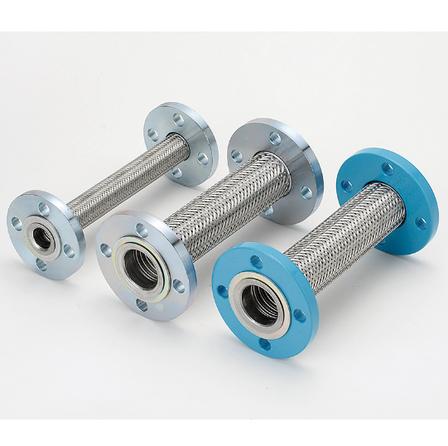

NK-5100实物图

一、基础产品概述

：NFK 南国フレキ工業（日本南国工业）型号：NK-5100（带卡箍紧固法兰型柔性波纹管）定位：通用工业配管补偿软管，法兰与管体采用卡箍机械锁紧，无焊接工艺，吸收管道热胀冷缩、安装错位、水泵 / 风机振动；适配常规中性流体管路，不可扭转安装。系列区分：NK-5100 = 卡箍紧固法兰；NK-5500/5600 = 环压焊接法兰款。

二、分层材质结构（介质由内至外）

1. 波纹管主体：单层 SUS304 标准波纹，可选 SA 高柔波纹款

2. 承压防护：单层加密 SUS304 不锈钢编织网套，抗拉、缓冲水锤冲击

3. 连接结构：金属卡箍锁紧法兰与管体，无氩弧焊接，无晶间腐蚀隐患

4. 法兰盘：JIS10K 标准法兰，标配 SS400 碳钢镀锌法兰；可选 SUS304/SUS316L 不锈钢法兰

5. 密封垫片：标准无石棉垫片；高温工况可更换 PTFE 氟密封垫片

三、核心技术参数

1. 压力标准：JIS10K，额定工作压力 1.0MPa

2. 公称口径：15A～300A 全规格

3. 标准*小长度15A~65A：100mm；80A~125A：150mm；150A~300A：200mm，支持 100~3000mm 非制

4. 使用温度：标准垫片 -10℃ ~ 100℃；PTFE 垫片升级至 - 40℃ ~ 200℃

5. 适用介质：清水、冷却水、压缩空气、工业润滑油、低压常温蒸汽

6. 位移能力：可补偿轴向伸缩、横向偏移、角向偏转；严禁管道扭转安装

四、产品核心优势

1. 卡箍机械锁紧，无焊接缺陷法兰与波纹管靠金属卡箍紧固，规避高温焊接造成不锈钢腐蚀开裂，长期振动工况密封性更稳定。

2. 法兰 360° 自由旋转，施工便捷法兰可任意转动对齐螺栓孔，新旧厂房管路改造无需*对位，免现场动火，防爆车间施工安全。

3. 拆装维护简单，可单独更换波纹管卡箍可拆卸结构，后期波纹管损坏无需整体更换法兰，大幅降低维护成本。

4. 全不锈钢流体接触面，洁净无析出SUS304 波纹无杂质析出，适配纯水、食品常温循环管路，防锈耐用。

5. 规格齐全，通用工程高覆盖设备支管、暖通主管，中央空调、工厂冷却系统标准化配管配件。

五、NK-5100 与 NK-5500/5600 对比

表格

六、典型应用场景

1. 中央空调、锅炉冷热循环水泵进出口减震管路

2. 厂房设备冷却水、空压机气体输送柔性接头

3. 楼宇给排水、二次供水稳压泵补偿段

4. 普通食品厂清水、中性润滑油输送管线

5. 防爆化工车间无腐蚀溶剂常温配管

七、选型与使用注意事项

1. 介质限制：强酸、卤素、强腐蚀药液禁用，腐蚀工况选用 NK-CT2 PTFE 内衬软管。

2. 安装预留弯曲余量，禁止强行扭转、拉扯波纹管校正管道错位。

3. 介质温度过 100℃，必须更换 PTFE 氟密封垫片。

4. 海边、地下高盐雾环境，选配全不锈钢 SUS304 法兰。

5. 管路试压按 1.5 倍额定压力（1.5MPa）打压，确认无渗漏再投入使用。
